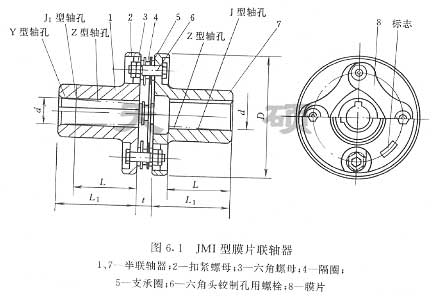

JMI型膜片联轴器基本参数和主要尺寸 mm(JB/T 9147-1999)

型号 公称
转矩
Tn
/N·m 		瞬间最
大转矩
Tmax
/N·m 		许可
转速
[n]
/r·mi -1 		轴孔 直径
d
(H7) 		轴孔长度 D 扭转刚度
C
N·m/rad		 t 转动
惯量
I
kg·m 2
≈ 		质量
m
/kg
≈
Y型 J、J1、
Z 型 		L推荐
L L L1
JMI1 25 80 6000 14 32 - J1型为27 Z1型为20 35 90 1×10 4 8.8 0.0007 1
16、18、19 42 30
20、22 52 38
JMI2 63 180 5000 18、19 42 - 30 45 100 1.4×10 4 9.5 0.001 1.3
20、22、24 52 38
25 62 44
JMI3 100 315 5000 20、22、24 52 - 38 50 120 1.87×10 4 11 0.0024 2.3
25、28 62 44
30 82 60
JMI4 160 500 4500 24 52 - 38 55 130 3.12×10 4 12.5 0.0037 3.3
25、28 62 44
30、32、35 82 60
JMI5 250 710 4000 28 62 - 44 60 150 4.32×10 4 14 0.0083 5.3
30、32、35、38 82 60
40 112 84
JMI6 400 1120 3600 32、35、38 82 82 60 65 170 6.88×10 4 15.5 0.0159 8.7
40、42、45
、48、50 		112 - 84
JMI7 630 1800 3000 40、42 112 112 84 70 210 10.35×10 4 19 0.0432 14.3
45、45、50
、55、56 		-
60 142 107
JMI8 1000 2500 2800 45、48 112 112 84 80 240 16.11×10 4 22.5 0.0879 22
50、55、56 -
60、63、65、70 142 107
JMI9 1600 4000 2500 55、56 112 112 84 85 260 26.17×10 4 24 0.1415 29
60、63、65
、70、71、75 		142 - 107
80 172 132
JMI10 2500 6300 2000 63、65、70
、71、75 		142 142 107 90 280 7.88×10 4 17 0.2974 52
80、85、90、95 172 - 132
JMI11 4000 9000 1800 75 142 142 107 95 300 10.49×10 4 19.5 0.4782 69
80、85、90、95 172 - 132
100、110 212 167
JMI12 6300 12500 1600 90、95 172 - 132 120 340 14.07×10 4 23 0.8067 94
100、110
、120 、125 		212 167
JMI13 10000 18000 1400 100、110
、120、125 		212 - 167 135 380 19.23×10 4 28 1.7053 128
130、140 252 202
JMI14 16000 28000 1200 120、125 212 - 167 150 420 30.01×10 4 31 2.6832 184
130、140、150 252 202
160 302 242
JMI15 25000 40000 1120 140、150 252 - 202 180 480 47.46×10 4 37.5 4.8015 263
160、170、180 302 242
JMI16 40000 56000 1000 160、170、180 302 - 242 200 560 68.09×10 4 41 9.4118 384
190、200 352 282
JMI17 63000 80000 900 190、200、220 352 - 282 220 630 101.3×10 4 47 18.3753 561
240 410 330
JMI18 100000 125000 800 220 352 - 282 250 710 161.4×10 4 54.5 28.2033 723
240、250、260 410 330
JMI19 160000 200000 700 250、260 410 - 330 280 800 79.3×10 4 48 66.5813 1267
280、300、320 470 380
