电磁离合器

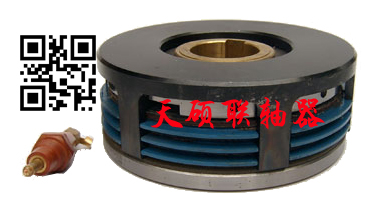

  DLM10(EKE系列)电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转 运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件.
离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路,就能方便的对其实现自动、远程控制,从而满足机械传动系统的变速、换向、起动及定位等各种要求。
该系列离合器属于磁通不经过摩擦片组的结构形式,短电后的残余力矩小,动作时间快。特别适用于对动作时间有要求的场合使用。在使用过程中摩擦片磨损到一定程度,出现力矩下降时,需将工作气隙进行调整。
离合器在下列条件下能可靠的工作:
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。
主要性能参数

规格
Size

额定动力矩
Rated Dynamic
Torque
N.m

额定静力矩
Rated Static
Torque
N.m

空效力矩
Drag Torque
(≤)N.m

接通时间
Engagement
Time
(≤)S

断开时间
Disengagement Time
(≤)S

额定电压
Rated
Voltage
DCV

线圈消耗功率 (20℃)
Coil Consumption
power(20℃)
W

允许最高转速
Allowed Max
Revolution
r/min

重量
Weight
kg

1A/1A·G

12.5

20/14

0.088/0.05

0.14/0.11

0.03/0.025

24

26

3000

2

2A/2A·G

25

40/27.5

0.175/0.10

0.18/0.16

0.032/0.028

24

27

3000

2.6

4A/4A·G

40

63/44

0.280/0.16

0.20/0.18

0.04/0.03

24

33

3000

3.2

6A/6A·G

63

100/70

0.350/0.26

0.25/0.20

0.045/0.04

24

43

3000
4

10A/10A·G

100

160/110

0.500/0.35

0.28/0.25

0.06/0.045

24

43

3000
5.5

16A/16A·G

160

250/175

1.00/0.56

0.30/0.28

0.08/0.06

24

47

2500
7.8

25A/25A·G

250

400/280

1.50/0.88

0.35 /0.30

0.11/0.08

24

55

2200
11

40A/40A·G

400

630/440

2.50/1.40

0.40/0.35

0.12/0.11

24

62

2000
15

63A/63A·G

630

lO00/700

4.00/2.20

0.50/0.40

0.15/0.12

24

70

1750
21

100A/100A·G

1000

1600/1100

6.00/3.00

0.60/0.50

0.18/0.15

24

79

1600
32

160A/l60A·G

1600

2500/1750

10/5.5

0.90/0.70

0.22/0.18

24

93

1350
50

250A/250A·G

2500

4000/2750

15/8.6

1.15/0.90

0.28/0.25

24

110

1200
77

400A/400A·G

4000

6300/4400

24/14

1.30/1.20

0.35/0.30

24

123

1000
122

安装示意图
DLM10(EKE系列)电磁离合器
DLM10(EKE系列)电磁离合器
外形与安装尺寸

规格
size

径向尺寸 Radil Demensions

轴向尺寸 Axial Demensions

电刷
型号
Brush
Model


D1


D2


D3


D4


ф


e


h


J


K


L


L1


L2


L3


L4


δ

1A/1A·G

100

100

85

50

18

50+0.025
19.90+0.14

2-φ6

4-M6

45

42

5

5.5

8

0.30

湿式
采用
DS-005
干式
采用
DS-006



2A/2A·G

110

110

90

55

20

60+0.025
22.30+0.14

2-φ6

4-M6

48

45

5

5.5

8

0.30

4A/4A·G

120

120

100

60

25

80+0.03
27.60+0.14

3-φ6

6-M6

52

48

6

5.5

8

0.30

6A/6A·G

132

132

105

65

30

80+0.03
32.60+0.17

3-φ6

6-M8

55

50

7

5.5

8

0.30

10A/10A·G

147

145

120

75

40

120+0.035
42.90+0.17

3-φ8

6-M8

58

53

7

5.5

8

0.35

16A/16A·G

162

160

135

85

45

140+0.035
48.30+0.17

3-φ8

6-M8

62

57

7

5.5

8

0.40

25A/25A·G

182

180

155

95

50

160+0.035
53.60+0.2

3-φ10

6-M10

68

63

8

6

8

0.45

40A/40A·G

202

200

170

120

60

180+0.035
640+0.2

3-φ10

6-M10

76

70

9

6.25

8

0.50

63A/63A·G

235

230

200

125

70

200+0.045
74.30+0.2

3-φ14

6-M12

86

80

10

6.25

8

0.60

100A/100A·G

270

255

235

150

70

200+0.045
74.30+0.2

3-φ14

6-M17

100

92

12

8.5

10

0.70

160A/l60A·G

310

295

260

180H8

75

20±0.026
81.10+0.2

3-φ16

6-M16

115

107

14

8

10

0.80

250A/250A·G

360

340

305

200H8

100

28±0.026
106.40+0.2

4-φ16

8-M16

132

122

15

8.5

10

0.90

400A/400A·G

420

395

350

235H8

120

320+0.05
126.70+0.20

4-φ20

8-M16

150

138

17

8.5

10

1
