H7N

结构特点:
单端面.内装式. 多弹簧或蝶形弹簧.任意旋向. 平衡型.
应用范围:
温度 : -20~204 ℃
压力 : ≤4Mpa
线速度 : ≤20m/sec
介质 :水. 油类. 酸类. 碱等中等以下腐蚀性介质

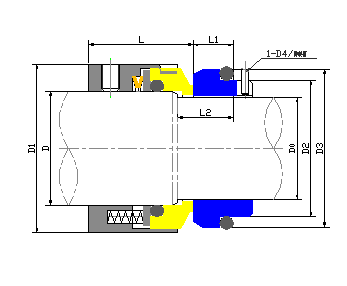

型号规格

D0

D D1 D2 D3

D4

L

L1

L2

H7N-14

14 18 33 21 25 3 32.5 10 18

H7N-16

16

20 35 23 27

3

32.5

10

18

H7N-18

18

22 37 27 33

3

33.5

11.5

20

H7N-20

20

24 39 29 35

3

33.5

11.5

20

H7N-22

22

26 41 31 37

3

33.5

11.5

20

H7N-24

24

28 43 33 39

3

36

11.5

20

H7N-25

25

30 45 34 40

3

36

11.5

20

H7N-28

28

33 48 37 43

3

38.5

11.5

20

H7N-30

30

35 50 39 45

3

38.5

11.5

20

H7N-32

32

38 55 42 48

3

38.5

11.5

20

H7N-33

33

38 55 42 48

3

38.5

11.5

20

H7N-35

35

40 57 44 50

3

38.5

11.5

20

H7N-38 38 43 60 49 56 4 38.5 14 23
H7N-40 40 45 62 51 58 4 38.5 14 23
H7N-43 43 48 65 54 61 4 38.5 14 23
H7N-45 45 50 67 56 63 4 38.5 14 23
H7N-48 48 53 70 59 66 4 38.5 14 23
H7N-50 50 55 72 62 70 4 42.5 15 25
H7N-53 53 58 79 65 73 4 42.5 15 25
H7N-55 55 60 81 67 75 4 42.5 15 25
H7N-58 58 63 84 70 78 4 47.5 15 25
H7N-60 60 65 86 72 80 4 47.5 15 25
H7N-63 63 68 89 75 83 4 47.5 15 25
H7N-65 65 70 91 77 85 4 47.5 15 25
H7N-70 70 75 99 83 92 4 52 18.0 28
H7N-75 75 80 104 88 97 4 52 18.0 28
H7N-80 80 85 109 95 105 4 51.8 18.2 28
H7N-85 85 90 114 100 110 4 56.8 18.2 28
H7N-90 90 95 119 105 115 4 56.8 18.2 28
H7N-95 95 100 124 110 120 4 57.8 17.2 28
H7N-100 100 105 129 115.0 125.0 4 57.8 17.2 28
H7N-105 105 115 148 122.2 134.3 5 53 20 32
H7N-110 110 120 153 128.2 140.3 5 53 20 32
H7N-115 115 125 158 136.2 148.3 5 53 20 32
H7N-120 120 130 163 138.2 150.3 5 53 20 32
