网页位置:首页>>胀紧连接套>> Z7a型胀紧联结套

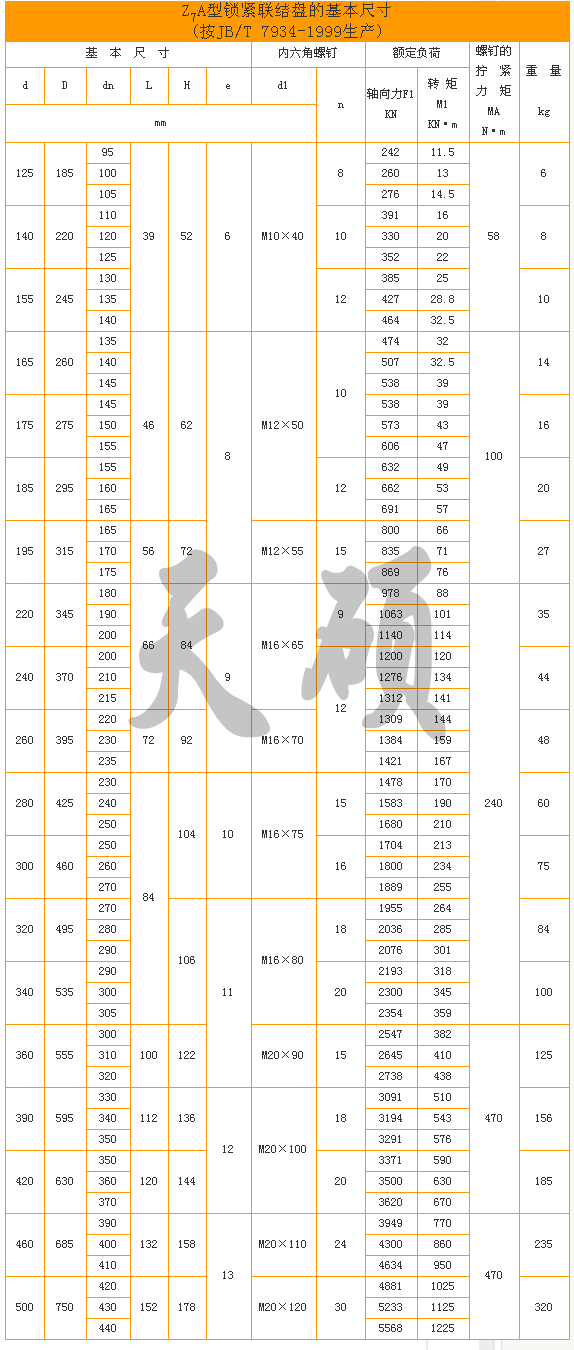

Z7a型锁紧联结盘(按JB/T 7934-1999生产)



锁紧盘

  胀紧套(又称胀紧联结套,锁紧盘等)是一种无键连接装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀紧套和机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向或二者的复合载荷。胀紧套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。广泛应用于风力发电、重型机械、轻工机械、食品机械、包装机械、纺织机械、印刷机械、数控机床、自动化设备等领域。

  ●Z7型胀套是一种轴与轴套之间的无键联结装置,此装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩,胀套本身不传递任何力矩及负荷.

   ●当胀套固定到轴套(毂)的合适位置,按给定的力矩拧紧螺栓,锥形内圈向轴套施加径向力,这种强制摩擦联结可安全地传递大扭矩和负载

  ●胀套夹紧时,各配合表面压力很大并完全密封,避免了配合面的锈蚀。拆卸时,拧松螺栓,配合面自动放松,轴套及锥形圈自动回复到原始尺寸

  ●此装置拆装简单,适用于中低速传递扭矩

  ■标记示例

  内径d=140mm,外径D=230mm的Z7B型胀紧联结套:胀套Z7B-140×230 JB/T7934-1999

  ■Z7型胀套分为三种系列

  ●Z7A型—轻型系列双锥锁紧盘式

  ●Z7B型—标准型系列双锥锁紧盘式,优选系列

  ●Z7C型—重型系列双锥锁紧盘式



安装参考范例

锁紧联结盘



锁紧联结盘 锁紧联结盘


锁紧联结盘

注:Z7A 型锁紧联结盘 螺钉的机械性能等级为10.9级。
