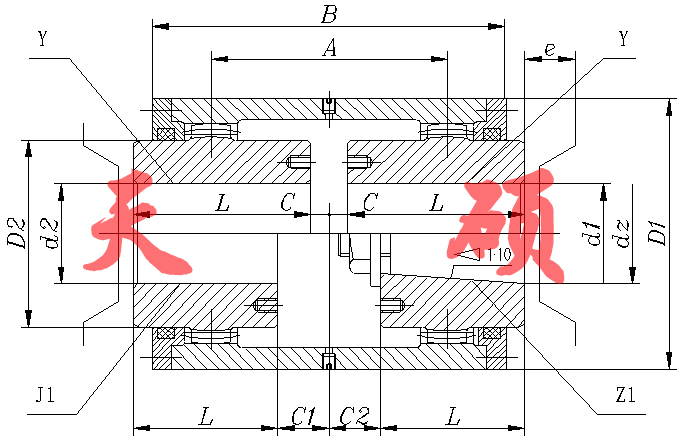

GGCL型套管型双鼓形齿式联轴器，内齿圈较宽，结构轻巧，转动惯量小，能补偿较大的轴线偏移，适用于联接水平两同轴线传动轴系、中小载荷高速场合。其结构型式见下图，基本参数和主要尺寸见下表。
GGCL型套管型双鼓形齿式联轴器允许正、反方向回转，可将任一侧外齿轴套作为主动输入端，传递公称转矩为630～112000 N·m。
适用于GGCL1～GGCL14
型号
Type
|
公称转矩
Torque
Tn
(N·m)
|
许用转速
Speed
[n]
(r/min)
|
轴孔直径
Bore
d1 d2 dz
|
轴孔长度
Length of bore
L
|
D1
|
D2
|
A
|
B
|
C
|
C1
|
C2
|
e
|
润滑脂用 量
Qty of Lub.
V
(mL)
|
质量
Mass
m
(kg)
|
转动惯量
Inertia
I
(kg·m2)
|
||
从
From
|
到
To
|
Y
|
J1 Z1
|
||||||||||||||
GGCL
1
|
630
|
4000
|
16
|
19
|
42
|
-
|
95
|
60
|
75
|
115
|
20
|
-
|
-
|
30
|
55
|
5.0
|
0.01
|
20
|
24
|
52
|
38
|
10
|
24
|
||||||||||||
25
|
28
|
62
|
44
|
2.5
|
19
|
||||||||||||
30
|
-
|
82
|
60
|
15
|
22
|
||||||||||||
GGCL
2
|
1120
|
4000
|
25
|
28
|
62
|
44
|
120
|
75
|
88
|
135
|
10.5
|
-
|
29
|
30
|
100
|
8.3
|
0.02
|
30
|
38
|
82
|
60
|
2.5
|
12.5
|
30
|
|||||||||||
40
|
-
|
112
|
84
|
13.5
|
28
|
||||||||||||
GGCL
3
|
2240
|
4000
|
30
|
38
|
82
|
60
|
140
|
95
|
106
|
155
|
3
|
24.5
|
25
|
30
|
140
|
14.6
|
0.04
|
40
|
56
|
112
|
84
|
25
|
28
|
||||||||||||
60
|
-
|
142
|
107
|
17
|
35
|
||||||||||||
GGCL
4
|
3550
|
3600
|
32
|
38
|
82
|
60
|
165
|
115
|
125
|
178
|
14
|
37
|
32
|
30
|
170
|
21.2
|
0.07
|
40
|
56
|
112
|
84
|
3
|
17
|
28
|
|||||||||||
60
|
-
|
142
|
107
|
35
|
|||||||||||||
GGCL
5
|
5000
|
3300
|
40
|
56
|
112
|
84
|
183
|
130
|
142
|
198
|
3
|
25
|
28
|
30
|
270
|
32.3
|
0.14
|
60
|
75
|
142
|
107
|
20
|
35
|
||||||||||||
80
|
-
|
172
|
132
|
22
|
43
|
||||||||||||
GGCL
6
|
7100
|
3000
|
48
|
56
|
112
|
84
|
200
|
145
|
160
|
218
|
6
|
35
|
35
|
30
|
380
|
41.2
|
0.26
|
60
|
75
|
142
|
107
|
4
|
20
|
35
|
|||||||||||
80
|
-
|
172
|
132
|
22
|
43
|
||||||||||||
GGCL
7
|
10000
|
2680
|
60
|
75
|
142
|
107
|
230
|
160
|
180
|
244
|
4
|
25
|
35
|
30
|
570
|
58.6
|
0.36
|
80
|
95
|
172
|
132
|
22
|
43
|
||||||||||||
100
|
-
|
212
|
167
|
48
|
|||||||||||||
GGCL
8
|
14000
|
2500
|
65
|
75
|
142
|
107
|
245
|
175
|
193
|
264
|
5
|
35
|
35
|
30
|
660
|
70.8
|
0.52
|
80
|
95
|
172
|
132
|
22
|
43
|
||||||||||||
100
|
-
|
212
|
167
|
48
|
|||||||||||||
GGCL
9
|
18000 |
2350
|
70
|
75
|
142
|
107
|
270
|
200
|
208
|
284
|
10
|
45
|
45
|
30
|
700
|
93.5
|
0.83
|
80
|
95
|
172
|
132
|
5
|
22
|
43
|
|||||||||||
100
|
120
|
212
|
167
|
49
|
|||||||||||||
GGCL10
|
31500 |
2150
|
80
|
95
|
172
|
132
|
300
|
220
|
249
|
330
|
5
|
43
|
43
|
30
|
900
|
133.5
|
1.50
|
100
|
125
|
212
|
167
|
22
|
49
|
||||||||||||
130
|
-
|
252
|
202
|
29
|
54
|
||||||||||||
GGCL11
|
40000
|
1880
|
100
|
120
|
212
|
167
|
330
|
260
|
267
|
360
|
6
|
29
|
49
|
40
|
1200
|
184.5
|
2.62
|
130
|
150
|
252
|
202
|
54
|
|||||||||||||
160
|
-
|
302
|
242
|
64
|
|||||||||||||
GGCL12
|
56000
|
1680
|
-
|
120
|
212
|
167
|
380
|
290
|
313
|
416
|
6
|
57
|
57
|
40
|
2000
|
259.3
|
4.06
|
130
|
150
|
252
|
202
|
29
|
55
|
||||||||||||
160
|
170
|
302
|
242
|
68
|
|||||||||||||
GGCL13
|
80000
|
1550
|
140
|
150
|
252
|
202
|
420
|
320
|
364
|
476
|
7
|
54
|
57
|
40
|
3000
|
356.2
|
8.05
|
160
|
180
|
302
|
242
|
32
|
70
|
||||||||||||
190
|
-
|
352
|
282
|
80
|
|||||||||||||
GGCL14
|
112000
|
1500
|
160
|
180
|
302
|
242
|
465
|
360
|
415
|
532
|
8
|
42
|
70
|
40
|
4500
|
504.9
|
13.4
|
190
|
210
|
352
|
282
|
32
|
80
|
||||||||||||
注：
1. 联轴器质量和转动惯量是按各型号中最小轴孔直径和最大轴孔长度计算的近似值；
2. e为更换密封所需尺寸。
