天硕最新鼓形齿联轴器产品：
鼓形齿联轴器的特点： 万向联轴器
1. 鼓形齿联轴器外齿套采用鼓形齿，能确保轮齿良好啮合，主要件采用优质钢，轮齿为中硬齿面，承载能力高。根据用户需要还可进行齿面硬化处理（HRC≥56）,承载能力有更大幅度提高，因而重量轻，转动惯量小。
2. 鼓形齿联轴器采用可靠的润滑结构与密封件，保证满意的工作寿命与方便的维护。
3. 鼓形齿联轴器设计对称具有良好的互换性，当线速度大于36m/s时采取动平衡措施。
4. 鼓形齿联轴器轴孔型式采用Y、Z1和J1组合，满足多种轴孔连接需要。

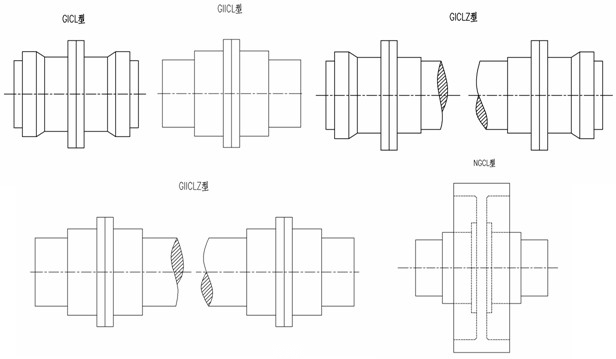

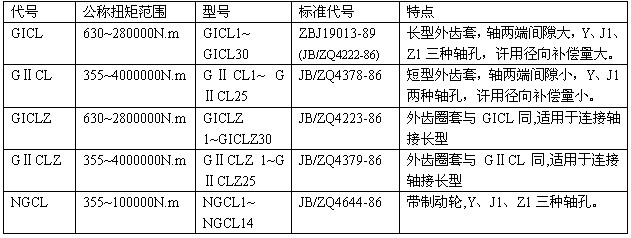

鼓形齿联轴器产品包括GICL、GⅡCL,GICLZ,GⅡCLZ和NGCL五种型式鼓形齿联轴器
5、鼓形齿联轴器承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15～20%；
6、鼓形齿联轴器角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1º；，而鼓形齿式联轴器的许用角位移为1º；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；
7、鼓形齿联轴器鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长； 4、鼓形齿联轴器外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。
8、鼓形齿联轴器传动效率高达99.7%。 基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。天硕联轴器生产的鼓形齿联轴器品种规格齐全，并符合相应的标准。 鼓形齿联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
鼓形齿联轴器零件结构图作为一种传动装置的鼓形齿联轴器是由普通直齿联轴器发展演变而来的，鼓形齿联轴器在国外许多先进的工业国家已有种种标准及系列产品，由两个鼓形外齿套与一对直齿内齿齿圈等零件组成。靠内，外齿的啮合传递转矩，并通鼓形外齿套的直齿的内齿圈的轴线摆动（称角向位移）来补偿俩传动轴线的相对偏移。齿长方向的鼓度越大，其角向位移越大，最大达6°,一般使用推荐1°～1.5°，而旧的齿轮联轴器只允许0.5°；从弯曲强度和承载能力来看，在相同的工作条件下鼓形齿联轴器传递扭矩可提高15～20%。齿长方向的鼓度，使齿对接触情况较好，因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、效率高、寿命长等优点。因此逐步取代直齿联轴器，并广泛用于冶金机械，重型、矿山机械，起重、运输机械等传动。
大转矩鼓形齿式联轴器承载冲击性能好，但齿面接触应力和齿根弯曲疲劳强度要求高，如果我们采取特殊结构、特殊材料、特殊工艺，那么该联轴器就能够满足大直径轧管机的要求。随着我国经济的发展，大直径轧管机需求增加，其主传动使用联轴器的要求也越来越高，满足该要求的联轴器有十字式万向联轴器和大转矩鼓形齿式联轴器，其中十字式万向联轴器转矩可以达到，但承载冲击性能差、寿命短，这是一个很大的缺点；目前国内轧机用的标准联轴器无法满足要求，只达到需求转递转矩的1/2～1/3，国外联轴器专业制造商可以满足要求，但由于它采用专门的技术，再加上制造难度大，所以价格特别昂贵。一台轧管机需要10套左右，再加上备件外购费用很大。天硕联轴器厂根据客户需求研制的各种鼓形齿联轴器已能满足国内各厂家的需求。
鼓形齿式联轴器基本参数和尺寸符合相应JB/ZQ标准，产品制造符合JB/ZQ4382-86《齿式联轴器技术条件》。适用于连接水平两同轴线传动轴系，对两轴间角度偏差与径向位移有一定适应性，允许轴在一定范围内沿轴向自由游动，并可适应轴系因温度变化引起的伸缩。
