夹壳联轴器,GJL型-夹壳联轴器

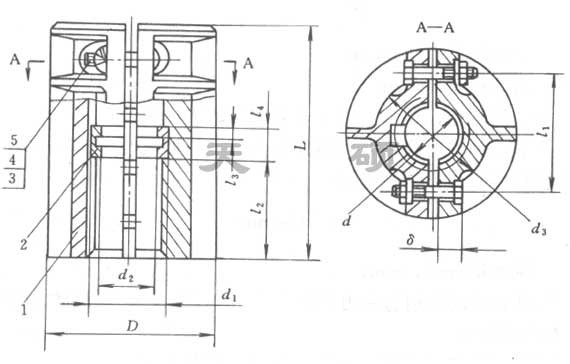

GJL 型夹壳联轴器基本技术参数和主要尺寸

型号	公称轴径d	最大转矩 Tmax/N·m	许用转矩 [n]/r·min^-1	D	d₁	D₂	d₃	L	l₁	l₂	l₃	l₄	δ	螺栓		质量 m /kg
型号	公称轴径d	最大转矩 Tmax/N·m	许用转矩 [n]/r·min^-1	D	d₁	D₂	d₃	L	l₁	l₂	l₃	l₄	δ	个数	直径x长度	质量 m /kg
GJL1	30	85	900	102	38	25	62	130	20	5	5	64	16	4	M12x50	4.47
GJL2	40	236	800	118	48	35	76	162	20	5	5	80	16	6	M12x50	7.60
GJL3	50	530	700	135	62	42	90	190	24	6	6	94	18	6	M12x55	10.85
GJL4	65	1400	550	172	78	55	120	250	30	8	8	124	22	8	M12x65	25.06
GJL5	80	2650	510	185	94	70	130	280	38	10	10	138	24	8	M12x70	30.16
GJL6	95	5200	415	230	110	85	160	330	38	10	10	164	30	8	M24x100	56.38
GJL7	110	9000	380	260	125	100	190	390	46	12	12	190	38	8	M24x120	78.00

夹壳联轴器是主要有以下几点特点:
(1) 夹壳联轴器重量轻,超低惯性和高灵敏度;
(2) 夹壳联轴器免维护,超强抗油和耐腐蚀性;
(3) 夹壳联轴器无法容许偏心,使用时应让轴尽量外露;
(4) 夹壳联轴器主体材质可选铸铁、铸钢，有腐蚀的情况下使用不锈钢材质;
(5) 夹壳联轴器固定方式有夹紧,顶丝固定;
(6) 夹壳联轴器结构简单,装卸方便;

●夹壳联轴器装配和拆卸时轴不需轴向移动，所以装拆很方便，夹壳联轴器的缺点是两轴轴线对中精度低，结构和形状比较复杂，制造及平衡精度较低，只适用于低速和载荷平稳的场合，通常最大外缘的线速度不大于 5m/s ，当线速度超过 5m/s 时需要进行平衡校验。
●为了改善平衡状况，螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。
●立式夹壳联轴器的得特性与夹壳联轴器近似，结构简单，装拆方便，适用于低速（最高圆周线速度为５Ｍ／Ｓ），无冲击，振动载荷平稳的场合，宜用于搅拌器等立轴的联接。● 夹壳联轴器是利用两个沿轴向剖分的夹壳，用螺栓夹紧以实现两轴联接，靠两半联轴器表面间的摩擦力传递转矩，利用平键作辅助联接。。
