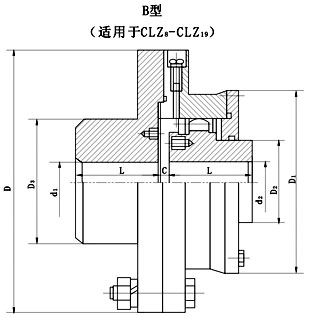

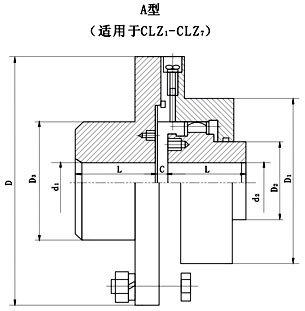

CLZ 型齿式联轴器基本参数和主要尺寸 mm


  齿轮联轴器_鼓形齿联轴器样本PDF清晰版.pdf



型号 公称扭矩Tn(N.m) 许用转速n (r/min) 轴孔直径 d 轴孔长度 B/2 A/2 D D1 D2 D3 C 转动惯量Kg.m 2 重量Kg
Y
L
CLZ1 710 3780 18 19 42 53  24.5 170  110 56 95 16 0.03 12.8
20 22 24 52 6
25 28 62 2.5
30 32 35 38 82
40 112
CLZ2 1400 3000 30 32 35 38 82 67  37.5 185  125 71 110 2.5 0.06 17.5
40 42 45 48 112
50
CLZ3 3150 2400 40 42 45 48 112 85  46 220  150 91 145 2.5 0.12 33
50 55 56
60 142
CLZ4 5600 2000 45 48 50 55 56 112 100  62.5 250  175 121 170 2.5 0.22 47.3
60 63 65 142
70 71 75
CLZ5 8000 1680 50 55 56 112 110  72.5 290  200 141 190 5 0.44 69.8
60 63 65 142
70 71 75
80 85 90 172
CLZ6 11200 1500 60 63 65 142 123  80 320  230 161 210 5 0.75 96.1
70 71 75
80 85 90 95 172
100 110 212
CLZ7 18000 1270 65 70 71 75 142 143  92.5 350  260 181 240 5 1.25 129
80 85 90 95 172
100 110 120 212
CLZ8 22400 1140 80 85 90 95 172 162.5  105 380  290 211 270 5 2.06 179
100 110 120 125 212
130 140 252
CLZ9 28000 1000 90 95 172 167.5  110 430  330 231 280 5 2.56 221
100 110 120 125 212
130 140 150 252
160 302
CLZ10 50000 850 110 120 125 212 182.5  122.5 490  390 281 320 5 5.00 328
130 140 150 252
160 170 180 302
CLZ11 71000 750 120 125 212 202.5  140 545  470 300 380 5 9.25 394
130 140 150 252
160 170 180 302
190 200 220 352
CLZ12 100000 660 140 150 252 242.5  175 590  520 340 420 5 12.50 658
160 170 180 302
190 200 220 352
240 250 410
CLZ13 140000 660 160 170 180 302 262  187.5 680  590 380 480 7.5 29.9 950
190 200 220 352
240 250 260 410
280 470
CLZ14 200000 540 180 302  282.5 202.5 730  650 420 520 7.5 42.50 1120
190 200 220 352
240 250 260 410
280 300 320 470
CLZ15 250000 480 200 220 352  322 240 780  700 480 560 7.5 56.9 1350
240 250 260 410
280 300 320 470
340 360 550
CLZ16 355000 425 240 250 260 410  360 267.5 900  785 530 650 10 120 2010
280 300 320 470
340 360 380 550
400 650
CLZ17 560000 380 260 410  400 312.5 1000  885 630 750 10 225 2910
280 300 320 470
340 360 380 550
400 420 440 650
450
CLZ18 710000 330 300 320 470  450 355 1100  990 710 820 10 325 3688
340 360 380 550
400 420 440 650
450 460 480 500
CLZ19 1000000 300 360 380 550  455 365 1250  1090 800 920 15 568 4958



鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动
齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。
鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点)

  1、承载能力强。在相同的内齿套外径和联轴器最大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15~20%

  2、角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1o,而鼓形齿式联轴器的许用角位移为1o30',提高50%。在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大,

  3、鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长。

  4、外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。

  5、传动效率高达99.7%。

  基于经上特点,目前,国内外已普遍以鼓形齿替代直齿式联轴器。
