网页位置:首页>>联轴器>>鼓形齿式联轴器
>>联轴器配件>>GⅡCL型-鼓形齿式联轴器

  齿轮联轴器_鼓形齿联轴器样本PDF清晰版.pdf

鼓形齿式联轴器零件结构

鼓形齿式联轴器基本参数和主要尺寸

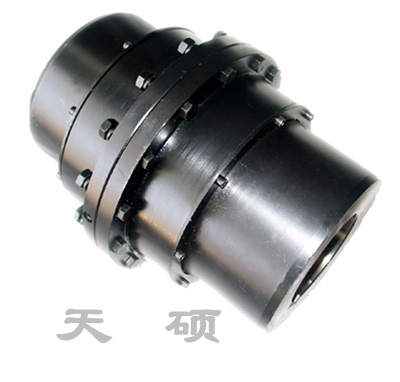

GⅡCL型—鼓形齿式联轴器 (JB/T 8845.2-2001)替代(ZBJ19013-89)

GCL型-鼓形齿式联轴器基本参数和主要尺寸

I型-密封端为分离型,齿间距较大,可以允许较大的径向位移,可与Y、J1、Z1型轴伸联接。
型-密封端为整体型,齿间距小,相对允许径向位移小,结构紧凑,转动惯量小,可与Y、J1型轴伸联接。

  鼓形齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动,鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。 齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。
鼓形齿式联轴器的特点(与直齿式联轴器相比有以下特点)
  鼓形齿式联轴器基本参数和尺寸符合相应JB/ZQ标准,产品制造符合JB/ZQ4382-86《齿式联轴器技术条件》。适用于连接水平两同轴线传动轴系,对两轴间角度偏差与径向位移有一定适应性,允许轴在一定范围内沿轴向自由游动,并可适应轴系因温度变化引起的伸缩。
鼓形齿联轴器的特点: 万向联轴器
1. 鼓形齿联轴器外齿套采用鼓形齿,能确保轮齿良好啮合,主要件采用优质钢,轮齿为中硬齿面,承载能力高。根据用户需要还可进行齿面硬化处理(HRC≥56),承载能力有更大幅度提高,因而重量轻,转动惯量小。
2. 鼓形齿联轴器采用可靠的润滑结构与密封件,保证满意的工作寿命与方便的维护。
3. 鼓形齿联轴器设计对称具有良好的互换性,当线速度大于36m/s时采取动平衡措施。
4. 鼓形齿联轴器轴孔型式采用Y、Z1和J1组合,满足多种轴孔连接需要。 鼓形齿联轴器产品包括GICL、GⅡCL,GICLZ,GⅡCLZ和NGCL五种型式鼓形齿联轴器
5、鼓形齿联轴器承载能力强。在相同的内齿套外径和联轴器最大外径下,鼓形齿式联轴器的承载能力平均比直齿式联轴器 提高15~20%;
6、鼓形齿联轴器角位移补偿量大。当径向位移等于零时,直齿式联轴器的许用角位移为1º,而鼓形齿式联轴器的许用角位移为1º30'',提高50%,在相同的模数、齿数、齿宽下,鼓形齿比直齿允许的角位移大;
7、鼓形齿联轴器鼓形齿面使内、外齿的接触条件得到改善,避免了在角位移条件下直齿齿端棱边挤压,应力集中的弊端,同时改善了齿面摩擦、磨损状况,降低了噪声,维修周期长; 4、鼓形齿联轴器外齿套齿端呈喇叭形状,使内、外齿装拆十分方便。
8、鼓形齿联轴器传动效率高达99.7%。 基于经上特点,国内外已普遍以鼓形齿替代直齿式联轴器。天硕联轴器生产的鼓形齿联轴器品种规格齐全,并符合相应的标准。 鼓形齿联轴器,其刚性大,有挠性,无弹性,故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。
