SWC型、SWP型十字轴式万向联轴器
万向联轴器是一种特殊的联轴器，分精密型万向联轴器以及大扭矩万向联轴器两大类， 用于两相交轴上的可移式刚性联轴器。两轴线最大夹角可达45°，广泛用于机床、汽车、精密机械和重型机械等。万向联轴器由两个叉形零件和一个十字形零件联接而成。当主动轴以等角速度ω 1旋转时，如两轴线夹角为 α，则从动轴的角速度ω 2将在ω 1cosα ≤ω 2≤ω 1/cosα 的范围内作周期性变化，从而引起附加动载。因此，单个万向联轴器不宜用在转速高、两轴线夹角大的联接。为克服上述缺点，可采用双联万向联轴器，即用一根中间轴联接两个万向联轴器,安装时使主、从动轴与中间轴的轴线夹角相等,并使两端的叉形零件处在同一平面内，这样能使主动轴与从动轴的角速度随时相等。利用球笼式万向联轴器和球槽式万向联轴器也可使两轴瞬时速度近似相等。SWC型、SWP型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。SWC型、SWP型十字轴式万向联轴器的主要特点为：
1.万向联轴器具有较大的角度补偿能力。，轴线折角，SWC型轴线折角可达15度~25度，SWP型可达10度左右。
2.万向联轴器结构紧凑合理。SWC型采用整体式叉头，使运载更具可靠性。
3.万向联轴器承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。
4.万向联轴器传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。
5.万向联轴器运载平稳，噪声低，装拆维护方便。
万向联轴器的计算转矩：
Tc=TKnKhK Ka≤Tn(N·m)
交变载荷时： Tc≤Tf (N·m)
式中 Tn——万向联轴器的公称转矩，N·m，（它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值）；
Tf——万向联轴器的疲劳转矩，N·m
T——万向联轴器的理论转矩，N·m
T=9550
Pw——驱动功率，kw
N——万向联轴器转速，r/min
Kn——万向联轴器的转速修正系数，
Kh——万向联轴器的轴承寿命修正系数
K ——万向联轴器的两轴线折角修正系数
Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka＞1.5。
对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n ＞18000。
式中 ——万向联轴器的轴线折角，(°)；n——万向联轴器的转速，r/min.
绝大多数联轴器均已标准化或规格化。设计者的任务是选用，而不是设计。选用万向联轴器的基本步骤如下：
选择联轴器的类型
根据传递载荷的大小，轴转速的高低，被联接两部件的安装精度等，参考各类联轴器特性，选择一种合用的万向联轴器类型。

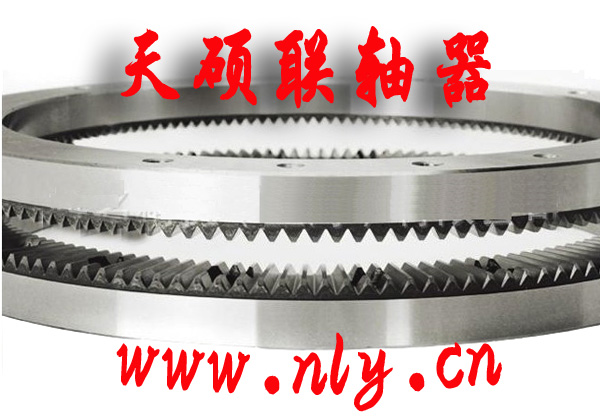

端面齿联轴器、鼠牙盘、端齿盘
万向联轴器端面齿联接
万向联轴器端面齿联接
标记示例:
SWP-ZG型正向法兰贯通式十字轴式万向联轴器
SWC型整体叉头十字轴式万向联联轴器
SWP型剖分轴承座十字轴式万向联联轴器
万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼龙，万向联轴器的共同特点是角向补偿量较大，不同结构型式万向联轴器两轴线夹角不相同，一般≤5°-45°之间。万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。万向联轴器最大的特点是具有较大的角向补偿能力，结构紧凑，传动效率高。在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。
沧州天硕联轴器有限公司最新样本分为万向联轴器样本，刚性、弹性联轴器样本，精密联轴器样本，鼓形齿联轴器样本，胀紧联结套样本共五册。电子样本已经上传到网上，你可以随时下载，下载网址： http://www.nly.cn/yangben.htm，点击一下相关链接，就可以免费下载电子样本，下载PDF清晰版电子样本下载后用Adobe
Reader 打开。
另外公司还提供了二维码扫描下载，只要是用智能手机上的软件扫描扫描一下二维码，就可以打开网页，将样本下载到手机上。
如果需要印刷版样本，请发传真或邮件，免费索取，请注明：客户姓名 单位名称 联系地址 联系人电话号码，信息不全的不予寄送。
索取印刷版样本请发传真到： 0317-8263317(自动接收) 8288876(人工接收)。
用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。联轴器种类繁多，按照被联接两轴的相对位置和位置的变动情况，可以分为：①固定式联轴器。主要用于两轴要求严格对中并在工作中不发生相对位移的地方，结构一般较简单，容易制造，且两轴瞬时转速相同，主要有凸缘联轴器、套筒联轴器、夹壳联轴器等。②可移式联轴器。主要用于两轴有偏斜或在工作中有相对位移的地方，根据补偿位移的方法又可分为刚性可移式联轴器和弹性可移式联轴器。刚性可移式联轴器利用联轴器工作零件间构成的动联接具有某一方向或几个方向的活动度来补偿，如牙嵌联轴器（允许轴向位移）、十字沟槽联轴器（用来联接平行位移或角位移很小的两根轴）、万向联轴器（用于两轴有较大偏斜角或在工作中有较大角位移的地方）、齿轮联轴器（允许综合位移）、链条联轴器（允许有径向位移）等，弹性可移式联轴器（简称弹性联轴器）利用弹性元件的弹性变形来补偿两轴的偏斜和位移，同时弹性元件也具有缓冲和减振性能，如蛇形弹簧联轴器、径向多层板簧联轴器、弹性圈栓销联轴器、尼龙栓销联轴器、橡胶套筒联轴器等。联轴器有些已经标准化。选择时先应根据工作要求选定合适的类型，然后按照轴的直径计算扭矩和转速，再从有关手册中查出适用的型号，最后对某些关键零件作必要的验算。 编辑本段功能及类型
1、联轴器功能
用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。
2、联轴器的类型
联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注
刚性联轴器只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等
挠性联轴器无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器、膜片联轴器等
有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同
安全联轴器传递运动和转矩，过载安全保护。挠性安全联轴器还具有不同程度的补偿性能包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器 编辑本段选择
联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。
具体选择时可考虑以下几点：
1．由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。存在一定程度的x、Y方向位移和偏斜角CI。当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。
2．联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。
3．所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如，对大功率的重载传动，可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。
具体选择时可考虑以下几点：
1)所需传递的转矩大小和性质以及对缓冲减振功能的要求。例如，对大功率的重载传动，可选用齿式联轴器；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等具有高弹性的联轴器。
2)联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。
3)两轴相对位移的大小和方向。当安装调整后，难以保持两轴严格精确对中，或工作过程中两轴将产生较大的附加相对位移时，应选用挠性联轴器。例如当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。
4)联轴器的可靠性和工作环境。通常由金属元件制成的不需润滑的联轴器此较可靠；需要润滑的联轴器，其性能易受润滑完善程度的影响，且可能污染环境。含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感，而且容易老化。
5）联轴器的制造、安装、维护和成本。在满足便用性能的前提下，应选用装拆方便、维护简单、成本低的联轴器。例如刚性联轴器不但结构简单，而且装拆方便，可用于低速、刚性大的传动轴。一般的非金属弹性元件联轴器(例如弹性套柱销联轴器、弹性柱销联轴器、梅花形弹性联轴器等)，由于具有良好的综合能力，广泛适用于一般的中、小功率传动。
|
