2CY齿轮泵应用范围、结构特点外形及安装尺寸

2CY齿轮泵

　　
● 用途

　各型齿轮泵性能参数中给出的排出压力是给出的最大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。各型齿轮泵的性能参数，是在介质粘度4×10^-3m²/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10^-5～8×10^-5m²/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定　2CY齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s（5-1500cSt)的润滑油或性质类似润滑油的其他液体以及用于液压转动系统。

　　● 应用范围

　　2CY齿轮泵在输油系统中可用作传输，增压泵；
2CY齿轮泵在燃油系统中可用作输送、加压、喷射的燃油泵；
2CY齿轮泵在液压传动系统中可用作提供液压动力的液压泵；
2CY齿轮泵在一切工业领域中，均可作润滑油泵用。

　　● 结构特点

　　2CY齿轮泵主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮经氮化处理有较高的硬度和耐磨性。与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输送介质而自动达到。
泵内四个轴承套在泵内浮动安装，随工作压力大小自动调整端面间隙，因此泵的压力稳定，输出流量脉动小，溶积效率高。
从主轴外伸端向泵看，为顺时针旋转。

2CY齿轮泵性能参数表：

型号	流量		转速 r/min	排出压力 MPa	必需汽蚀余量 m	效率 %	电动机
型号	m^3/h	1/min	转速 r/min	排出压力 MPa	必需汽蚀余量 m	效率 %	功率kw	型号
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L_1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L₂-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	75	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	11	Y160M-4

2CY型齿轮泵外形及安装尺寸

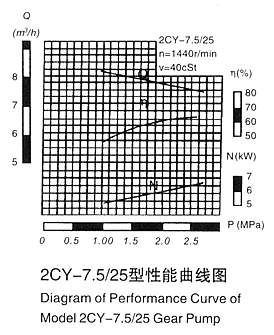

※ 性能曲线图

	星形联轴器

详细信息

	鼓形齿式联轴器

详细信息

	金属膜片联轴器

详细信息

	十字轴万向联轴器

详细信息

	梅花形弹性联轴器

详细信息

	弹性柱销齿式联轴器

详细信息

	WH型滑块连轴器

详细信息

	SL十字滑块联轴器

详细信息

	弹性套柱销联轴器

详细信息

	弹性套柱销联轴器

详细信息

	滚子链联轴器

详细信息

	KC链轮联轴器(现货供应)

详细信息

	弹性柱销联轴器

详细信息

	夹壳联轴器

详细信息

	L型联轴器

详细信息

	HRC弹性联轴器

详细信息

	胀紧联结套、锥套

详细信息

	LAK鞍形块弹性联轴器

详细信息

	DL多角形橡胶联轴器

详细信息

	橡胶轮胎联轴器

详细信息

	小型十字轴万向联轴器

详细信息

	鼓形齿式联轴器

详细信息

	蛇形弹簧联轴器

详细信息

	夹紧式--十字滑块联轴器

详细信息

　　
各型齿轮泵性能参数中给出的排出压力是给出的最大的工作压力值，在此范围内泵均能正常工作，其工作范围见图一。各型齿轮泵的性能参数，是在介质粘度4×10^-3m²/s(40cSt)时确定的。性能参数表中给出的参数值适用于介质粘度1×10^-5～8×10^-5m²/s(10～80cSt)范围内，超出这个范围则根据用户提出的性能参数要求另行确定。

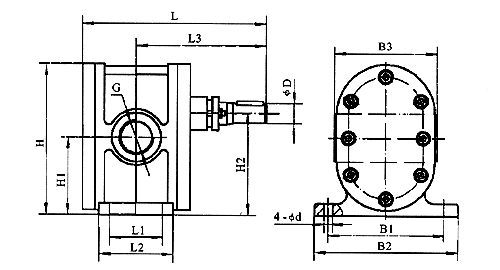

※ 2CY型泵外型、安装尺寸

型号	L	L₁	L₂	L₃	B₁	B₂	B₃	H	H₁	H₂	G	φD	4-φd
2CY-1.08/2.5	193.5	45	75	138.5	114	138	95	132	67.5	87	G3/4"	18	10
2CY-2.1/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-3/2.5	198.5	48	78	142.5	124	154	110	164.5	86	112	G1"	18	10
2CY-4.2/2.5	220	58	88	155	160	190	140	205	107.5	140	G1¹/₄"	28	12
2CY-7.5/2.5	239	65	98	164.5	160	190	140	205	107.5	140	G1¹/2"	28	12
2CY-12/2.5	360	106	136	257	190	220	210	256	136	178	G2"	32	14

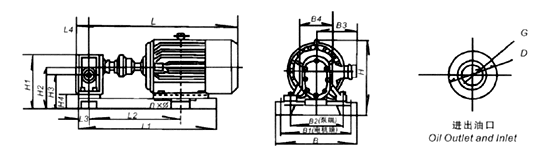

　2CY-1.08～2CY-12/12.5外型、安装尺寸重量

型号	L	L₁	L₂	L₃	L₄	H	H₁	H₂	H₃	H₄	B	B₁	B₂	B₃	B₄	G	D	n×φ	重量 Weight(kg)
2CY-1.08/2.5	582	486	339	47.5	55	290	190	145	125.5	58	293	257	190	180	95	G³/₄"	φ36	4×φ18	56
2CY-2.1/2.5	586	493	344	49	56	302	210	157	131	45	293	257	206	180	110	G1"	φ50	4×φ18	63.5
2CY-3/2.5	605	499	349	49	56	310	210	157	131	45	333	297	206	190	110	G1"	φ50	4×φ18	77.5
2CY-4.2/2.5	720	585	420	54	65	373	255	190	157.5	50	368	332	242	210	140	G1¹/₄"	φ70	4×φ18	121
2CY-7.5/2.5	780	637	448	60	75	378	260	195	162.5	55	368	332	242	210	140	G1¹/₂"	φ70	4×φ18	136
2CY-12/2.5	1020	862	616	78	103	468	321	243	201	65	416	380	272	255	210	G2"	φ95	4×φ18	173
