　 蛇形弹簧联轴器是一种结构先进的金属弹性联轴器，它靠蛇形弹簧片来传递扭矩，蛇形弹簧联轴器是当今国际机械领最先进的轴联接传动部件，也是一种非常通用的轴联接传动部件蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）蛇形弹簧联轴器、JSB罩壳轴向安装型蛇形弹簧联轴器、JSS双法兰联接型蛇形弹簧联轴器、JSD单法兰联接型蛇形弹簧联轴器、SJS接中间轴型蛇形弹簧联轴器、JSG高速型蛇形弹簧联轴器、JSZ带制动轮型蛇形弹簧联轴器、JSP带制动盘型蛇形弹簧联轴器、JSA安全型蛇形弹簧联轴器等。

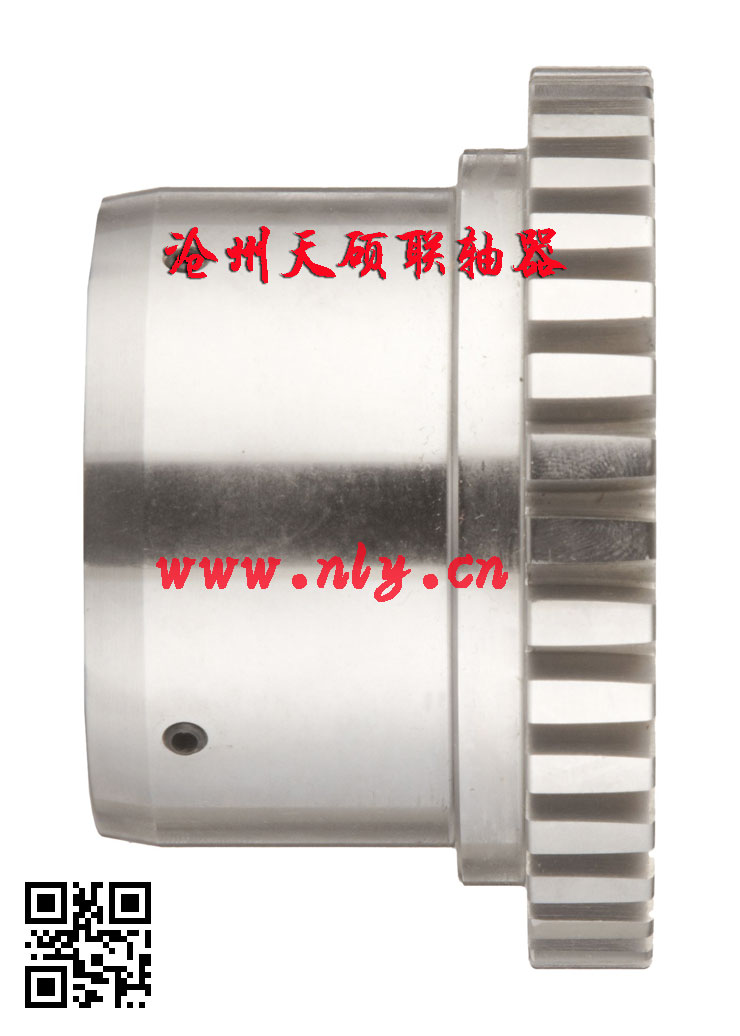

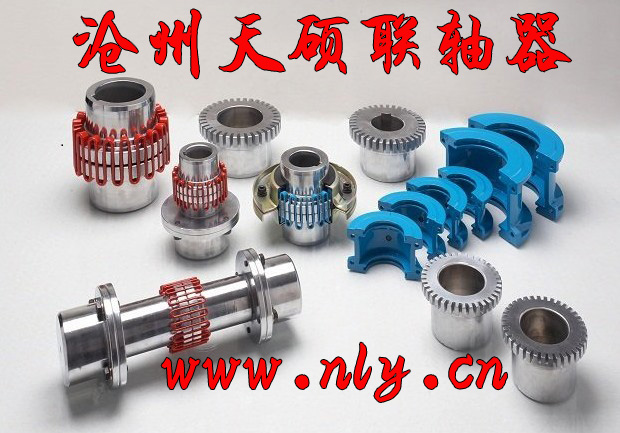

蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。

　　蛇形弹簧联轴器通过轴向嵌入两半联轴器齿槽的蛇形弹簧来实现驱动机与从动机的联结，运转时靠驱动端齿面对弹簧的周向作用力带动从动端来传递扭矩。弹簧与齿廓的接触点随扭矩的变化而变化，弹簧刚度呈渐增型变化，因而蛇形弹簧联轴器非常适用于扭矩波动大和轴端距离短的场合。

　　1、蛇形弹簧联轴器减振性好，使用寿命长　　联轴器以蛇形弹簧片轴向嵌入两半36％以上。梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能，从而使联轴器的使用寿命远比非金属弹性元件联轴器（如弹性套柱销，尼龙棒销联轴器）大为增长。

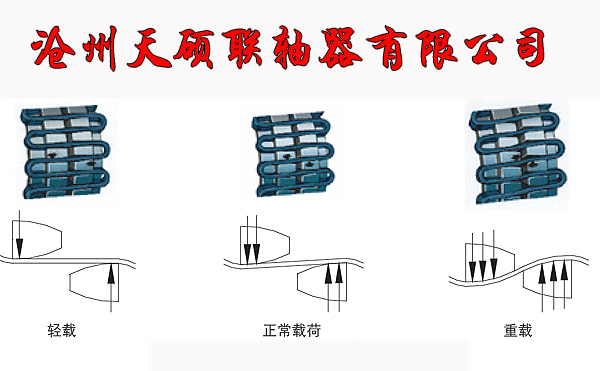

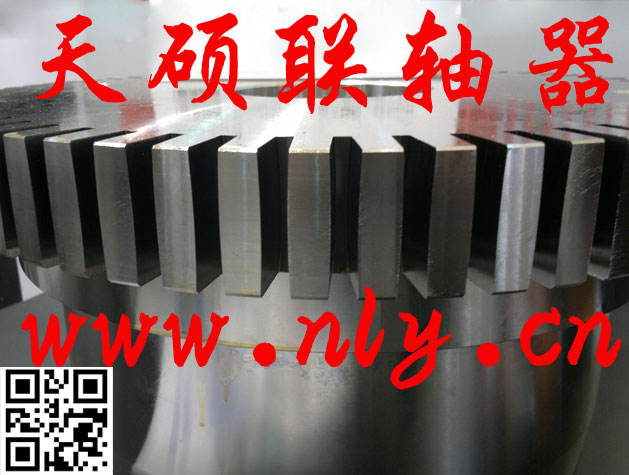

　　2、蛇形弹簧联轴器承受变动载荷范围大，起动安全。两个半联轴器与簧片接触的齿面是弧形的，当传递扭矩增大时，弹簧片将沿齿弧面变形，使两个半联轴器作用在簧片上的力点靠近。簧片与齿面的接触点即力矩的变化，是随着传递扭矩的大小而变化的，它的传动特性是变刚度的。因而它具有比一般弹性联轴器能承受更大的载荷变动量。传动力使簧片沿齿弧变形时所产生的缓冲作用，尤其在机器起动时或强力冲击载荷时，于一定程度上有保护配套机件的安全性。

　　3、 蛇形弹簧联轴器传动效率高，运行可靠　联轴器的传动效率，经测定达99.47％，其短时超载能力为额定扭矩的两倍，运行安全可靠。
　　4、 蛇形弹簧联轴器噪声低，润滑好　铝合金罩壳以保护弹簧避免运转时向外甩出，且壳体内储满黄油，不仅使润滑良好，而且使簧片啮合时的噪声被黄油阻尼吸收而消除。

　　5、 蛇形弹簧联轴器结构简单，装拆方便　整机零件少，体积小，重量轻，被设计成梯形截面的弹簧片与梯形齿槽的吻合尤为方便，紧密，从而使装拆，维护比一般联轴器简便。

　　6、 蛇形弹簧联轴器允许有较大的安装偏差　由于弹簧片与齿弧面是点接触的，所以使联轴器能获得较大的挠性。它能被安装在同时有径向，角向，轴向的偏差情况下正常工作

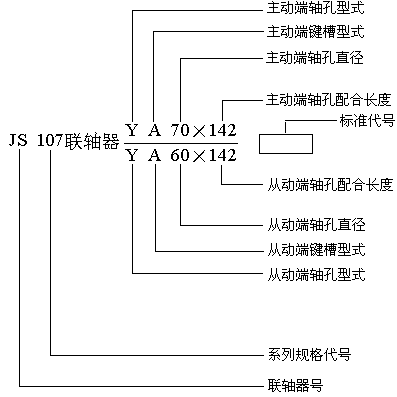

订购联轴器时，请按GB3852-83规定的标记方法：

说明：（1）蛇形弹簧联轴器的标准代号为ZB/TJ19023-90（标记式中可以省略不写）

　　　（2）蛇形弹簧联轴器各种非标轴孔、键槽、轴孔配合长度，只要在标记中写明，本厂均承接制造。

因其主、从动端配合长度符合表1中L的规定数值，故在订购轴器时标记可省略。

因其主、从动端配合长度不符合表1中L的规定数值，故在订购联轴器时必须标注配合长度值。
