DZD10 系列 单片电磁制动器
DZD10系列单片电磁制动器只有一对摩擦付，它具有结构简单，安装方便，工作频率高，动作灵敏，无空载力矩，噪声低等特点，广泛应用于印刷，造纸，包装，医疗，建筑，纺织，船舶，办公机械，计算机外围设备，仪表，通讯等机械传动系统中完成离合、换向、变速、制动、定位等功能。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

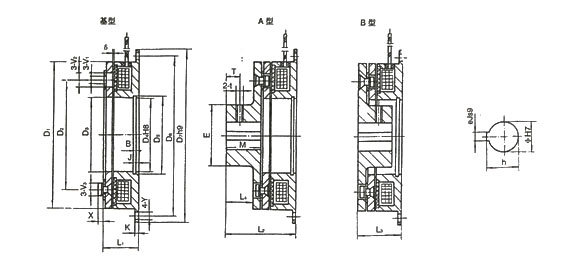

安装示意图
外形与安装尺寸
规格
Size |
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
D7
|
L1
|
L2
|
L3
|
L4
|
M
|
J
|
0.4 |
63 |
46 |
34.5 |
35 |
37 |
72 |
80 |
22.5 |
37.5 |
25.5 |
12 |
15 |
3.5 |
1 |
80 |
60 |
41.5 |
42 |
44.5 |
90 |
100 |
24.5 |
44.5 |
28.5 |
16 |
20 |
4.3 |
2 |
l00 |
76 |
51.5 |
52 |
55 |
112 |
125 |
28 |
53 |
33 |
20 |
25 |
5 |
4 |
125 |
95 |
61.5 |
62 |
65 |
137 |
150 |
31 |
61 |
37 |
24 |
30 |
5.5 |
8 |
160 |
120 |
79.5 |
80 |
83.5 |
175 |
190 |
35 |
73 |
42 |
31 |
38 |
6 |
16 |
200 |
158 |
100 |
100 |
103.5 |
215 |
230 |
41 |
83 |
50 |
33 |
42 |
7 |
25 |
241 |
185.5 |
120 |
120 |
124 |
260 |
280 |
48.5 |
98.5 |
60.5 |
38 |
50 |
8 |
规格
Size |
B
|
V1
|
V2
|
V3
|
Y
|
X
|
K
|
E
|
T
|
t
|
ф |
h
|
e
|
δ
|
0.4 |
1.7 |
3.1 |
6.3 |
5.5 |
5 |
2 |
2 |
26 |
6 |
M4 |
15 |
17.30+0.1 |
5 |
0.2 |
1 |
1.7 |
4.I |
8 |
7.5 |
5.5 |
2.8 |
2.5 |
31 |
8 |
M5 |
15 |
17.30+0.1 |
5 |
0.2 |
2 |
2.2 |
5.1 |
10.5 |
9 |
6.5 |
3.8 |
3 |
41 |
10 |
M5 |
20 |
22.80+0.1 |
6 |
0.2 |
4 |
2.2 |
6.1 |
12 |
11 |
6.5 |
5 |
3.5 |
49 |
12 |
M6 |
25 |
28.30+0.2 |
8 |
0.3 |
8 |
2.7 |
8.1 |
15 |
14 |
9 |
6 |
4 |
65 |
15 |
M8 |
30 |
33.30+0.2 |
8 |
0.3 |
16 |
2.7 |
10.2 |
20 |
18.5 |
9 |
8 |
5 |
83 |
16 |
M8 |
45 |
48.80+0.2 |
14 |
0.5 |
25 |
3.2 |
10.2 |
20 |
18.5 |
11 |
8 |
6 |
100 |
18 |
M10 |
55 |
59.30+0.2 |
16 |
0.5 |
|
