  扭力限制器_扭矩保护器_安全离合器扭力限制器_扭矩保护器_安全离合器

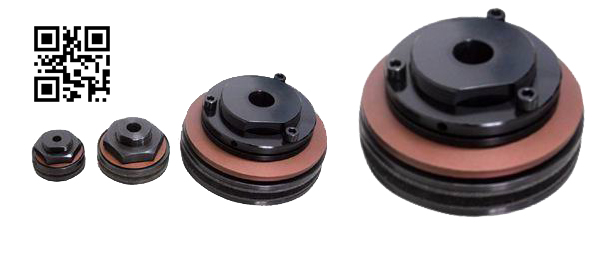

 扭矩限制联轴器又称安全离合器、安全联轴器、扭力联轴器,常用于安装在动力传动的主、被动侧之间,当发生过载故障时(扭矩超过设定值),扭矩限制器便会产生分离,从而有效保护了驱动机械(如电机、减速机、伺服马达)以及负载,常见形式为:磨擦式扭矩限制器以及滚珠式扭矩限制器。
扭矩限制联轴器特点:
1、当超载或机械故障而导致所需扭矩超过设定值时,它以打滑形式限制传动系统所传动的扭力,当过载情形消失后自行恢复联结。这样就防止了机械损坏,避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面,以螺帽或螺栓调整弹簧力,预设其滑动扭矩。
2、扭矩限制器采用弹簧负荷式摩擦表面。以螺帽或螺栓调整弹簧力。预设其滑动扭矩。
3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件。摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长。中间滑动套无需润滑。柏KR扭矩限制器不同于剪销式机械一次使用就须作废,而可以重复使用。
扭矩限制联轴器选择方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩。如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5?2倍。
2、请选择扭矩范围和内径范围足够的扭力限制器。由设在摩擦片间的中心构件厚度,决定正确的轴套长度。轴套的选择不可大于中心构件的宽度,中心构件的最大厚度见表(最大)值。
扭矩限制联轴器扭矩的设定:
1、扭矩限制器的扭矩设定只需扭紧或放松调整螺栓(调整螺帽)便可。
2、扭矩限制器在安装至轴上后,即可进行扭矩调整,其步骤如下:
TL50至TL89型:首先,转动螺帽,把碟形弹簧固定至一片,再将每一调整螺栓扭60°。其次,在正常负荷情况下此扭矩限制器仍然滑动,则逐渐扭紧螺帽(TL50-TL89型)或螺栓(TL127-TL508型),一直到扭矩限制器不再滑动。注意,各螺栓松紧度必须均匀,先试行调整数次以寻找相关机器正确扭矩设定,下面有效转角和预设扭矩关系可供参考。
精密的扭矩调整时,宜将本扭矩限制器在调整螺帽或螺栓旋转45°,于50—60rpm下试运转约500转
广泛应用于分割器、螺杆挤出机、自动化输送、机械橡胶设备等行业。

扭矩限制器是一种专用于机械传动过载保护的装置。扭矩限制器根据其性能可分为摩擦式扭矩限制器以及滚珠式扭矩限制器等,常用于安装于驱动侧以及负载侧之间,用于起过载保护之作用.扭矩限制器(torque limiter)又称安全离合器、扭力限制器,常用于安装在动力传动的主、被动侧之间,一旦过载发生故障,扭矩超过设定值,扭矩限制器便会产生分离,从而有效保护了驱动机械(如电机、减速机、伺服马达)以及负载,根据其结构不同,大致可分为:磨擦式扭矩限制器以及滚珠式扭矩限制器(即钢球式扭矩限制器)。扭矩限制器常见的安装结构形式有:轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等诸多安装形式。
根据功能分类

 详细信息
 详细信息
 详细信息


扭力限制器(又称扭矩保护器扭矩过载保护器安全离合器安全联轴器等)扭矩限制器 力矩限制器 扭力限制器 力矩过载保护器 力矩保持器 过力保护器 扭力离合器 扭矩离合器限力器 轴向载荷过载保护器 安全离合器 安全联轴器 限力离合器 离合器限力器 :过载保护装置,在机器负载振动,超载或者机械故障而导致所需扭力超过设定范围时,它以滑动方式限制传动系统所传之扭力,而于超载情形消失后自动啮合,不必再行设定,扭矩限制器防止机械损坏,避免了昂贵的停机顺失。
