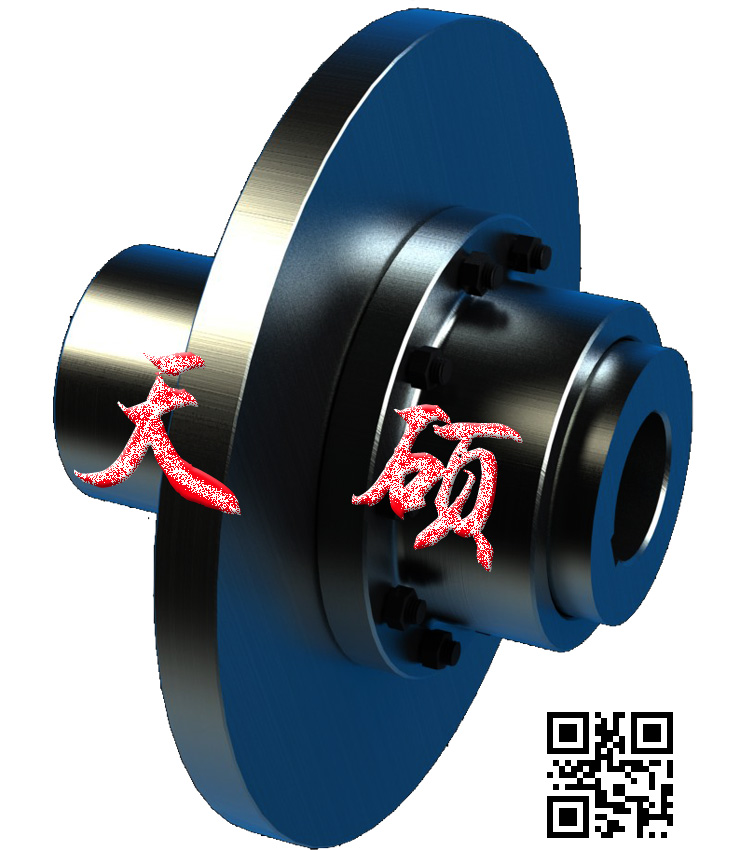

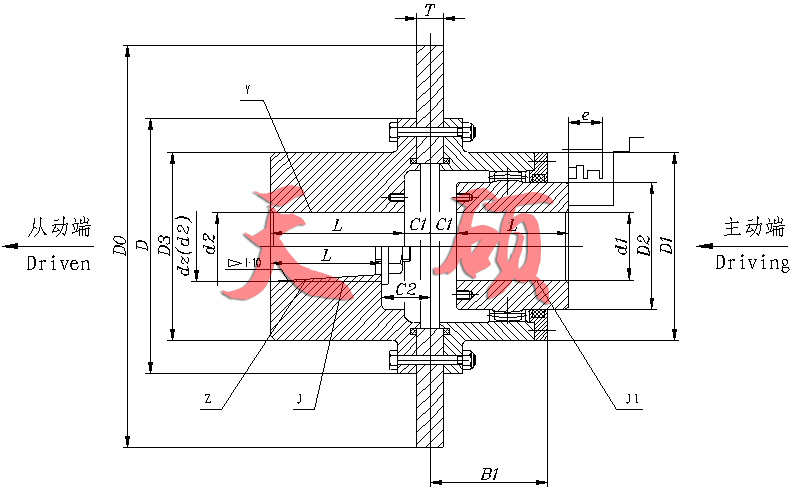

PGCLZ型接中间轴带制动盘鼓形齿式联轴器，内齿圈较宽，能补偿较大的轴线偏移，适用于与盘式制动器配套的场合，允许正、反方向回转。其结构型式见下图，基本参数和主要尺寸见下表。

一般情况下，PGCLZ型联轴器应与GICLZ型联轴器配对使用，外齿轴套端与中间轴联接，两端半联轴器则分别与工作机轴和动力机轴联接。由于制动盘与半联轴器连接在一起，制动盘的重量以及工作制动负荷与振动完全由半联轴器承受，改善了制动时鼓形齿的啮合性能，因此适用于重载场合，传递公称转矩为630～112000 N·m。 为增强润滑密封效果、减少零件数量，提高运行可靠性，特别建议：PGCLZ型带制动盘鼓形齿式联轴器选用密封端盖与内齿圈作成一体的整体结构型式。
