RY型离心式热油泵




　　● 应用范围

 　　
胀紧联结套、锥套
 详细信息
LAK鞍形块弹性联轴器
 详细信息
DL多角形橡胶联轴器
 详细信息
橡胶轮胎联轴器
 详细信息
小型十字轴万向联轴器
 详细信息
鼓形齿式联轴器
 详细信息
蛇形弹簧联轴器
 详细信息
夹紧式--十字滑块联轴器
 详细信息
平行联轴器
 详细信息
螺纹联轴器
 详细信息
波纹管联轴器
 详细信息
编码器联轴器
 详细信息
弹簧螺旋钢联轴器
 详细信息
液力偶合器
 详细信息
超越离合器
 详细信息
轴承座
 详细信息
逆止器
 详细信息
制动器
 详细信息
水泵用联轴器
 详细信息
金属膜片联轴器
 详细信息
链轮磨擦式安全联轴器
 详细信息
凸缘联轴器
 详细信息
芯型弹性联轴器
 详细信息
制动轮
 详细信息
轴类加工
 详细信息
链轮、齿轮加工
 详细信息
磁性联轴器
 详细信息
扭力限制器
 详细信息
该系列产品广泛应用于石油、化工、油脂、筑养路、制药、食品加工、塑料、橡胶、合成纤维、纺织印染、木材加工等行业输送不含固体颗粒的弱腐蚀性高温液体，另外，还在机械工业、食品工业、医药生产、热油炉供油循环系统、热油取暖循环系统中广泛应用。也可根据用户需要，在过流部件选用不同的材质，输送具有腐蚀性或其他特殊性能的液体。温度T：－20～350℃
　　
　　● 性能
　　 RY系列泵采用软填料密封，具有良好的热态适应性，密封可靠，无泄漏 无附加冷却设备，节约运行费用。结构简单，维修费用低。性能先进、效率高、体积小、噪声低、能长期稳定运行。泵为轴向吸入，脚支撑结构。该泵结构合理，性能优良，使用可靠。适用于输送不含固体颗粒的高温液体。其耐腐蚀程度和使用温度取决于与介质接触的主要零件的材料（分三类：HT200、ZG230-450、1Cr18Ni9Ti,OCr18Ni12-Mo2Ti)
　　

　 ● 型号意义：以RY100-65-200A为例
RY
100
65
200
A
热油泵
泵体入口直径
泵体出口直径
叶轮名义外径
表示叶轮外径第一次切割（D、E表示变型叶轮 ）

RY型风冷式热油泵安装尺寸及曲线

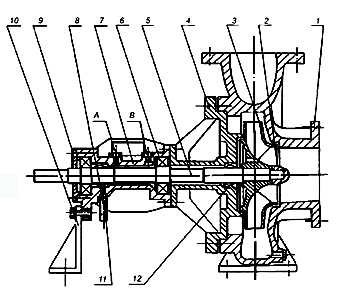

※ 结构简介

　　RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。
主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构，附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
该泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。

　　　

1、泵体
2、叶轮螺母
3、叶轮
4、泵盖
5、泵轴
6、轴承
7、轴承体
8、导油管
9、轴承压盖
10、支架
11、油封
12、填料

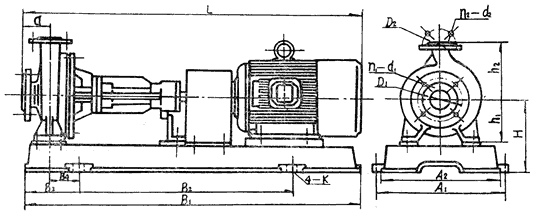

机组安装尺寸图

泵型号 A1 A2 B1 B2 B3 B4 a H h1 h2 D1 D2 n1-d1 n2-d2 K L
20-20-100  220  195  535  300  117 86 52 120 80 100  65  65  4-φ12  4-φ12 φ16 537
20-20-125 75 60 125 85 115 607.5
25-25-160   300   280   680   410   120   70   75 170 110 150 85 85 4-φ14 4-φ14   φ20 623
32-32-160  180  120  130 100 100 4-φ16 4-φ16 647
40-25-160 125 100 4-φ18 4-φ14 670
50-32-160    400    370    970    600    165    90 85 227 132 160  125  100    4-φ18    4-φ18   φ 25 895
50-32-200 80  255 160  180 965
65-40-200 100 145  110 985
65-50-160 80 227 132 160 125 965
50-32-250  440  410  1150  740  205 115  100 270 180 225 125 100  4-φ18 4-φ18 φ25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250   490   460   1280   840 220     130 100   285   180   225 145 110 4-φ18 4-φ18 φ28 1300
80-50-250 125 160 125  8-φ18  4-φ18 1325
100-65-200 100 180 145 1300
65-40-315  550  510  1430  940  245  140  125  305  200  250 145 110 4-φ18  4-φ18 φ28 1432
100-65-250 180 145 8-φ18 1450
125-100-200      670      630  1630 1060  285  180 125 335 200    280  210  180  8-φ18  8-φ18 φ28 1630
125-100-250 140 360    225 1673
80-50-315    1830    1200    315    200  125   390 160 125 4-φ18 1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8-φ23 1732
200-150-400 160 480 315 450 295 240 8-φ23 8-φ23 1850
250-200-400  860  1010  2150  1200  525  350  200 630 400 470  385  320  12-φ33  12-φ30  φ35 2321
250-200-500 680 450 540 2572



RY型风冷式热油泵性能参数表

型号

流量

m3/h

扬程

m

转速

r/min

功率KW

效率

%

电机（Y型）

机座号

轴功率

配用功率
20-20-100 1 10 2800 0.09 0.37 26 A02-7112
20-20-125 1.5 22 2800 0.22 0.75 30 80
25-25-160 3 27 2900 0.53 1.5 30 90S
30-30-160 6 28 2900 0.85 1.5 50 90S
40-25-160 10 28 2900 1.72 2.2 45 90L
50-32-160 12.5 30 2900 1.90 3.0 57 100L
50-32-200 18 40

2900

 3.92 5.5 50 132S
50-32-200A 16 32 2900 3.35 4.0 42 112M
50-32-250 12.5 80 2900 6.2 11 44 160M
65-50-160 20 32 2900 3.17 5.5 55 132S
65-40-200 30 48 2900 6.3 7.5 62 132S
65-40-200A 25 35 2900 4.0 5.5 59 132S
65-40-250 25 80 2900 1003 15 53 160M
65-40-250A 20 51 2900 5.67 7.5 49 132S
65-40-315 25 125 2900 18.9 30 45 200L
80-50-200 50 50 2900 9.7 15 70 160M
80-50-200A 45 40 2900 7.8 11 63 160M
80-50-200B 40 32 2900 6.37 7.5 55 132S
80-50-250 50 80 2900 17.1 22 58 180M
80-50-250A 43 60 2900 12.8 15 55 160M
80-50-315 50 125 2900 30.04 37 56 225L2
80-50-315A 45 100 2900 23.6 30 52 200L
100-65-200 100 50 2900 18.4 22 74 180M
100-65-200A 94 44 2900 16.00 22 70 180M
100-65-250 100 80 2900 32.06 37 68 200L
100-65-250A 95 72 2900 29.00 37 64 200L
100-65-315 100 125 2900 50.06 75 68 280S
100-65-315A 95 113 2900 45.23 55 64 250M
125-100-200 200 50 2900 35.40 45 77 225M
125-100-200A 178 40 2900 26.60 37 73 200L
125-100-250 200 70 2900 47.00 55 80 250M
125-100-250A 190 63 2900 41.60 55 78 250M
125-100-315 200 125 2900 95.00 110 72 315S
125-100-315A 180 100 2900 70.00 90 70 280M
150-125-250 300 80 2900 83.79 110 78 315S
150-125-250A 270 65 2900 66.00 75 72 280S
