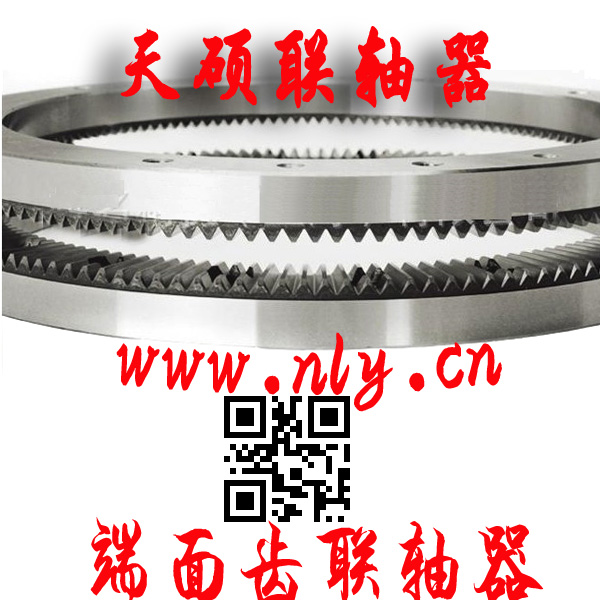

精密齿盘、鼠牙盘、端齿盘

　　

精密齿盘、端齿盘、鼠牙盘，端面齿盘是分度设备的关键部件，它能确保MCT、CNC车床转塔刀架、等分转台等多工序自动数控机床和其它分度设备的运行精度。
1.标准型：为客户提供多种标准型号（外径：Φ50mm~~Φ800mm）和齿数（20~~360）的产品，可根据使用场所和用途的变化选择不同外径和齿数的产品。
2.硬度高，耐磨损：采用经过严格热处理的铬钼钢为材质的端面齿盘，具有耐磨损，使用寿命长的特点。
3.定位精度和重复定位精度高：确保±2.5秒的定位精度，±1秒的重复定位精度
4.超精密自定中心，啮合精准：通过凸凹齿的啮合，可实现精确的自动定中心，而且互换性佳。
5.可定制：接受客户的特殊定制。
（一）体端面齿盘
结构简单，便于作为标准部件用于分度装置；兼容性强。
（二）三体端面齿盘
分度工作台不必抬起，可用于重型加工，有效防止内部切屑进入工作台。

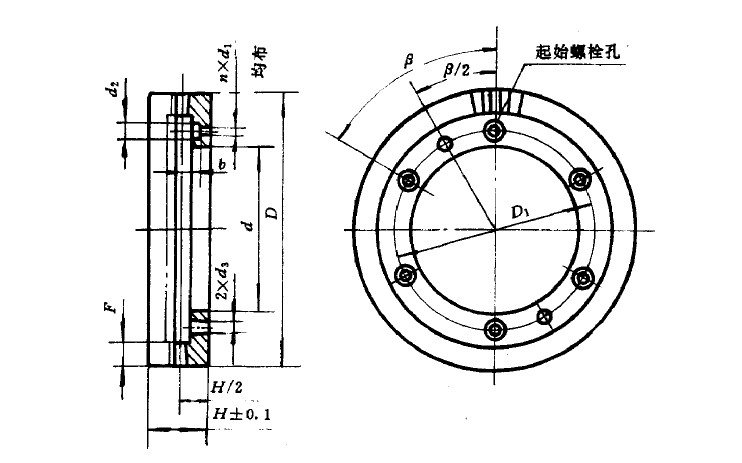

直齿端齿盘（简称齿盘）的系列参数和互换性尺寸。

以齿盘的外径作为主参数，齿盘的外径系列如下：

100mm；110mm；125mm；140mm；160mm；180mm；200mm；220mm；250mm；280mm；320mm；360mm；400mm；450mm；500mm；560mm；630mm；710mm；800mm；1000mm；

齿盘的齿数系列如下：60；72；120；144；180；240；360和720。

序号	外径D	内径d	齿长F	齿盘副	螺栓孔					锥销孔d3
			max	厚度H	分布圆直径D1	数量n	直径d1	沉孔直径d2	沉孔深度b
1	100	55	6	30	72	6	7	12	6	8
2	110	65			82
3	125	70	8		90
4	140	80		40	102		9	15	8
5	160	100			122
6	180	120	10		140
7	200	140			160
8	220	150		50	175	8	11	18	10	10
9	250	180	12		202
10	280	200			230
11	320	260			260
12	360	280	16	60	295	12	13.5	22	12	12
13	400	300			335
14	450	350			385
15	500	400	20	70	430
16	560	450			485		17.5	28	16	16
17	630	500	25	80	540
18	710	580			620	18
19	800	660	32	100	700
20	1000	850		120	890
注
1外径D的公差为h9。
2内径d的公差为H6。
3分布圆直径D1的公差为±0.2。
