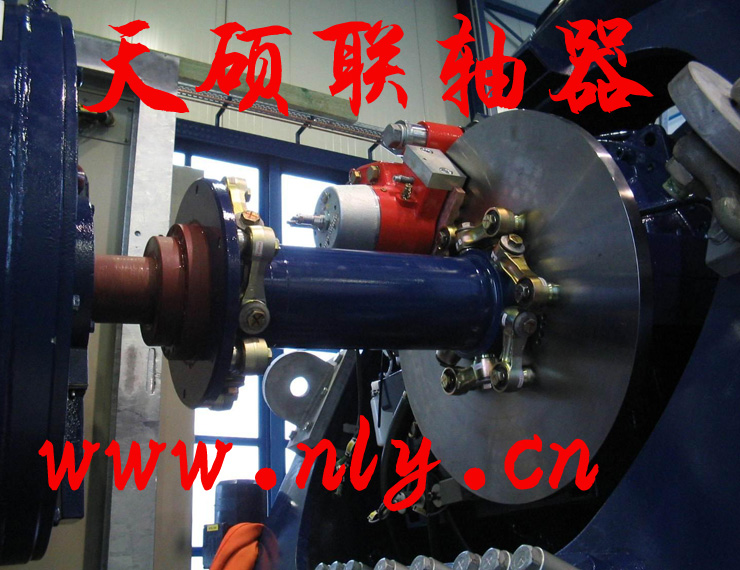

风力发电机中联轴器的使用与安装
齿轮箱和发电机用一个柔性轴连接，在WEC的操作期间，这个轴补偿两平行性偏差和角度误差。为了减少传动的振动，联轴器需要有振动和阻尼。为了避免在偏差的情况下出现的扭转振动，它的轮轴也必须是同步。
联轴器必须有大于等于100M的阻抗，并且等承受2 kV的电压。这将防止寄生电流通过联轴器从发电机转子流向齿轮轴/齿轮箱，这可能带给齿轮箱极大的危害。

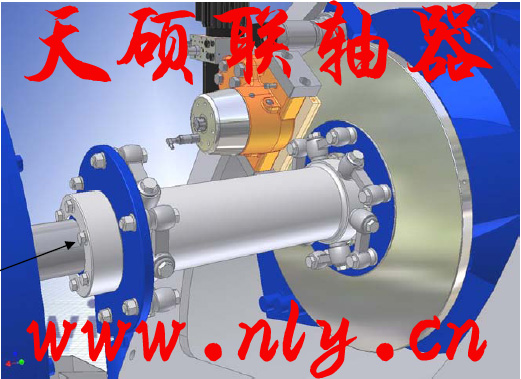

6.3 原理图
风力发电机中联轴器技术参数
运行速度 |
大约1000—2000rpm |
额定速度 |
1810rpm |
最大速度，短时 |
2100rpm |
电 阻 |
≥100 M |
耐电压性 |
≥2kV |
额定功率下的转矩（1500kw .el.，1810rpm） |
8300 Nm |
运行中的最大转矩（1700kw .el.，1864rpm） |
9150 Nm |
传递的最小的转矩 |
1200 Nm |
最大连续的轴向偏移 |
≥±7 mm |
最短时间的轴向偏移 |
≥±15 mm |
最短时间的轴向力 |
5000 N |
最大连续的轴向力 |
3000 N |
最大连续的径向偏移 |
≥5 mm |
最短时间的径向偏移 |
≥10 mm |
最大连续的角位移 |
≥0.5 ° |
最短时间的角位移 |
≥1.0 ° |
联轴器的平衡性能 |
G6.3 TO [8] |
制动盘的平衡性能 |
G6.3 TO [8] |

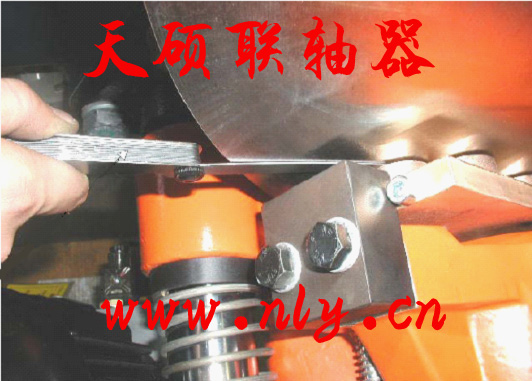

联轴器的安装

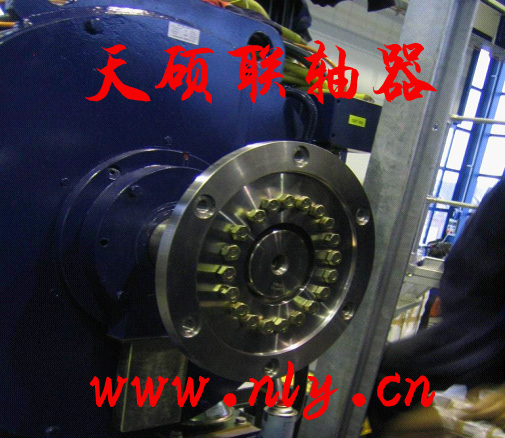

1将收缩盘（4）用吊车垂直吊起安装在发电机轴上，调整收缩盘（4）在发电机轴上的位置，保证收缩盘（4）端面到刹车盘端面之间的距离为650 +2/+5mm。
2 开始使用100Nm的力矩紧固螺栓（33）三圈，然后每次增加50Nm的力矩再紧三圈。到终紧力矩为Ma=240Nm时，一直紧到螺栓不再转动为止。
3 将联轴器附带的螺栓（M20×85）(M20×120)螺纹处用润滑剂MoS2润滑。
4 用螺栓（M20×85）将联轴器连接体安装到连接轴上。连接轴每端安装6个连接体，注意连接体上标有“hub”标记的一端安装到连接轴。
5 用吊带将预先装配好的联轴器吊起，放在制动盘（2）和收缩盘（4）之间。
6使用螺栓(M20×120 10.9级)、螺母（M20 10级）、垫圈 （-10）将联轴器安装在制动盘（2）和收缩盘（4）上。
7使用Ma=490Nm力矩紧固螺栓(M20×120)。
8使用Ma=490Nm力矩紧固螺栓-M20×85)。在已紧固力矩后的螺栓头部用记号笔做一标记。
重要提示：
对联轴器进行任何维护和检修，必须首先使风力发电机停止工作，各制动器处于制动状态并将叶轮锁锁定。
如特殊情况，需在风力发电机处于工作状态下进行维护和检修时，必须确保有人守在紧急开关旁，可随时按下开关，使系统刹车。
当处理具有刺激性或腐蚀性物质时，必须穿戴安全面具和手套。
|
