NJ(NYD)型系列逆止器

1、NYD65~NYD200逆止器（逆止专用）
NYD65~NYD200逆止器技术参数：（单片板式）
型　 号
承载
能力
Nm
孔径
范围
mm
优先孔径
d
(H7)mm
内圈最
高转速
r/min
空转
阻力矩
Nm
结构尺寸(mm)
重量
kg
A
B
D
H
h
h1
Ф
L
L1
NYD65
1600
50~65
50,55
60,65
150
4
50
6
160
226
30
16
13.5
85
106
13.5
NYD75
2500
60~75
60,65
70,75
5
65
170
269
35
19
16.5
16.1
NYD85
6000
70~85
70,75
80,85
8
96
9
210
329
45
29
20.5
110
135
29.2
NYD95
8000
80~95
80,85
90,95
1
105
230
382
55
32
138
37.2
NYD110
11000
90~110
90,95
100,110
15
110
12
270
425
60
40
26
141
46.1
NYD130
16000
100~130
100,110
120,130
100
20
120
32
506
65
36
130
161
82.8
NYD160
25000
120~160
120,130,140
150,160
35
20
360
612
32
31
140
183
125
NYD200
38000
160~200
160,170,180
190,200
45
30
430
623
70
43
41
160
207
180

NYD型系列逆止器
2、NYD220~NYD450逆止器（逆止专用）
NYD220~NYD450逆止器技术参数（双片板式）
型　 号
承载
能力
Nm
孔径
范围
mm
内圈最
高转速
r/min
空转
阻力矩
Nm
结构尺寸(mm)

重量
kg
A
B
D
H
h
L
L1
NYD220 50000 160~220 80 75 240 259 500 820 80 230 303 351
NYD240 65000 180~240 85 260 279 540 900 90 250 323 452
NYD250 90000 180~250 50 95 290 323 600 1000 100 290 367 675
NYD270 125000 200~270 100 300 650 1100 110 737
NYD300 180000 230~300 110 360 335 780 1300 135 392 1123
NYD330 270000 250~330 140 390 345 850 1500 320 412 1425
NYD350 320000 250~350 160 420 360 930 1600 360 426 1955
NYD400 420000 300~400 190 450 424 1000 1700 150 420 520 2580
NYD420 520000 320~420 220 480 484 1030 180 165 450 550 2930
NYD450 700000 350~450 250 526 494 1090 2000 480 574 3380
../uploadFiles/046ps-20.jpg



NYD型系列逆止器
3、NYDX型稀油润滑逆止器
3.1 特点
NYDX型逆止器是NYD型逆止器的改进型，
其工作原理和用途与NYD型相同，但NYDX采用稀油润滑，
改善了逆止器的内部润滑条件，提高了逆止器的最高转速，
延长了使用寿命。

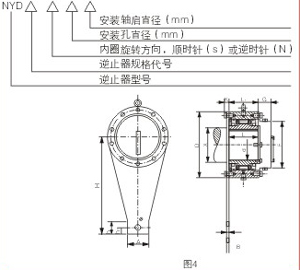

3.2.2 标记示例
NYDX160-S-160（200）表示规格是NYDX160型，
从轴端方向看，内圈顺时针旋转，安装孔直径d为160mm,
安装轴肩直径为200mm的接触式稀油润滑逆止器。


3.3 NYDX65~NYDX200型逆止器的结构图及主要技术参数
型　 号
额定逆
止力矩
Te
N·m
孔径
范围
mm
内圈最
高转速
r/min
结　构　尺　寸
油箱
充油量
L
重量
kg
A
B
Ｌ
H
h
h1
Ф
D
L1
F
G
K
NYDX65
NYDX75
NYDX85
NYDX95
NYDX110
NYDX130
NYDX160
NYDX200
1600
2500
6000
8000
11000
16000
25000
38000
50~65
60~75
70~85
80~95
90~110
100~130
120~160
160~200
200
180
180
170
170
120
110
110
50
65
95
105
110
120
120
130
6
6
9
9
12
12
20
20
85
85
110
110
110
130
140
160
226
269
329
382
425
506
612
623
30
35
45
55
60
65
65
70
16
19
29
32
40
36
32
43
3.5
16.5
20.5
20.5
26
26
31
41
160
170
210
230
270
320
360
430
90
90
115
115
115
135
145
165
115
125
140
160
180
230
255
310
50
50
60
60
60
60
60
60
10
10
13
15
16
16
16
21
0.25
0.30
0.45
0.60
0.75
1.30
1.40
1.90
13.5
16.8
30.5
37
53
84
130
195

3.4 NYDX220~NYDX450型逆止器的结构简图及主要技术参数。
型　 号
额定逆
止力矩
Te
N·m
孔径
范围
mm
内圈最
高转速
r/min
结　构　尺　寸
油箱
充油量
L
重量
kg
A
B
Ｌ
H
h
D
L1
L2
F
G
K
NYDX220
NYDX250
NYDX270
NYDX300
NYDX320
NYDX350
NYDX420
NYDX450
50000
90000
125000
180000
270000
320000
520000
70000
160~220
180~250
200~270
230~300
250~320
250~350
320~420
350~450
105
90
80
80
75
75
55
55
238
288
298
356
386
414
474
526
259
323
323
335
345
360
484
494
230
290
290
290
320
360
450
480
820
1000
1100
1300
1500
1600
1800
2000
80
100
110
135
135
135
165
165
500
600
650
780
850
930
1030
1090
235
295
295
295
305
320
440
450
299
371
371
395
412
432
556
578
300
355
395
495
525
565
680
690
95
125
130
130
135
135
170
180
35
35
40
45
60
70
70
80
3.5
8.4
10
15
16
18
32
35
410
745
810
1250
1515
1980
3020
3490
表1及表2注：
1、孔公差为H7（GB1800~1804-79），推荐轴公差为h6，配合公差为H7/h6，键槽按GB1095-79的Js9、GB1184-75的7~9级标准制作；
2、请在订货单上标出孔径、尺寸公差，否则按标准配合公差H7加工；
3、请选用优先孔径：50、55、60、65、70、75、80、85、90、95、100、110、120、130；
4、供货时，轴端档圈尺寸按JB/ZQ4349-86标准制作。
