NYP型内环式高粘度泵

● 概述
　　NYP系列内齿泵是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求，研制开发的新型容积式泵，由于该产品可选用不同的材质和其独特的结构，因此广泛应用于不同性质，不同粘度的介质输送。
　　适用介质温度：-10℃ —200℃（NYPO.78和NYP2.3的适用温度为-10℃ —80℃)。
适用介质粘度：1.0cSt—300,000cSt(NYPO.78和NYP2.3的适用粘度为1.0cSt—10,000cSt）。

星形联轴器
 详细信息
鼓形齿式联轴器
 详细信息
金属膜片联轴器
 详细信息
十字轴万向联轴器
 详细信息
梅花形弹性联轴器
 详细信息
弹性柱销齿式联轴器
 详细信息
WH型滑块连轴器
 详细信息
SL十字滑块联轴器
 详细信息
弹性套柱销联轴器
 详细信息
弹性套柱销联轴器
 详细信息
滚子链联轴器
 详细信息
KC链轮联轴器(现货供应)
 详细信息
弹性柱销联轴器
 详细信息
夹壳联轴器
 详细信息
L型联轴器
 详细信息
HRC弹性联轴器
 详细信息
胀紧联结套、锥套
 详细信息
LAK鞍形块弹性联轴器
 详细信息
DL多角形橡胶联轴器
 详细信息
橡胶轮胎联轴器
 详细信息
小型十字轴万向联轴器
 详细信息
鼓形齿式联轴器
 详细信息
蛇形弹簧联轴器
 详细信息
夹紧式--十字滑块联轴器
 详细信息



● 优点
　　（1）输送液体平稳，无脉动，振动小，噪音低。
（2）有很强的自吸性能。
（3）正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可200℃。
（4）内外转子转向相同，磨损小，使用寿命长。
（5）泵的转速与流量呈线性函数关系，可适当改变转还来改变泵的流量。
（6）特别适用高粘度稠度介质的输送。
　　
　　 ● 型号含义
NYP
7.0
A
内齿轮
理论排量L/100r
改进设计顺序号

　　● 选泵时应考虑的主要事项
　 　（1）介质的润滑性、清洁度、腐蚀性。
（2）介质的粘稠度、温度。
（3）泵进口压力及出口压力，安装高度。
（4）使用场合的防爆要求。
（5）订货时请注明泵型号，设计使用压力，转速，介质粘度，温度，电机防爆级别，介质名称。
（6）对于本样本所列以外的特别工况条件，可按用户要求单独设计供货。

NYP型齿轮泵外形及安装尺寸

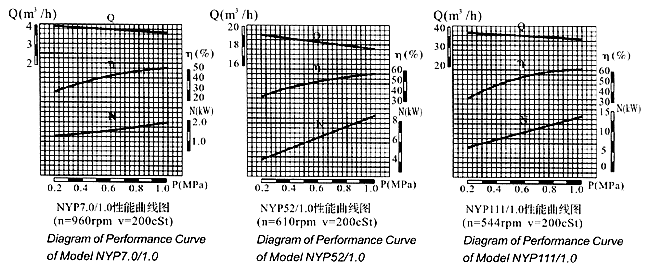

※ 性能曲线图

※ 结构型式（如图一）

（1）工作原理
具有内齿的驱动齿轮（外转子）带动内转子在全封闭的泵体内作同方向转动，泵体和前盖的月牙板使吸入和排出口隔开。转动时，在吸入口形成负压，液体被吸入，转子将液体带到排出口，受压排出泵体，完成了液体的输送。
（2）结构
如图1，泵主要有内外转子，轴，泵体，前盖，拖架，密封，轴承等组成。密封有机械密封和填料密封的两种形式，对于高温、高粘稠度及腐蚀性强的介质，选用填料密封。
输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通蒸汽保温融化。泵可配安全阀，当泵或管路系统超压时，安全阀门打开，形成内部回流，保证系统安全。
泵装置由泵，电机和底座组成。传动方式有桥式和直联式两种。
从主轴外伸端向泵看，为顺时针旋转。

（图一）

1.前盖　2.内转子　3.泵体　4.外转子　5.滑动轴承或滚动轴承　6.填料密封或机械密封　7.主轴　8.托架

※　泵头外形尺寸图

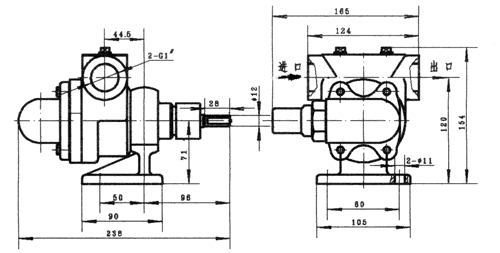

　NYP0.78泵头外形尺寸

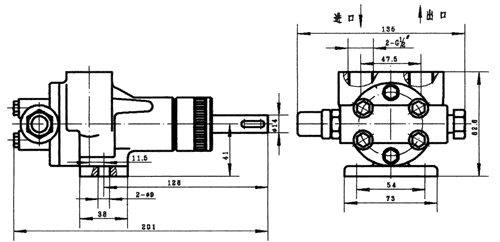

　NYP2.3泵头外形尺寸

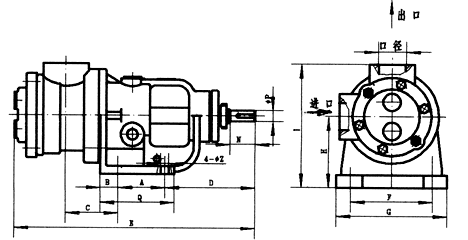

　NYP7.0（A），NYP52（A）泵头外形尺寸

泵型号
 理论排量
L/100r 		 A B C D E F G H I Q N P Z 口径
NYP7.0A
(原NYP3A) 		7.0 80 31 90 154 413 140 172 100 190 127 43 19 13 M48×2
NYP52A
(原NYP10A)		 52 120 30 130 200 580 200 240 160 290 180 57 30 18 M60×2
NYP7.0A
(原NYP3A)		 7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"
NYP52A
(原NYP10A)		 52 70 17 95 257 523 204 235 140 270 102 57 30 15 G2"

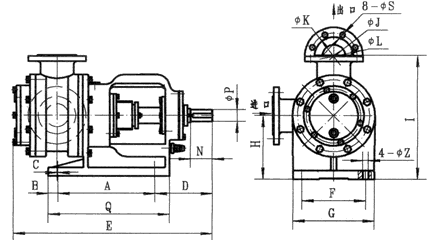

　NYP3.6，NYP24，NYP80，NYP111（A），NYP727泵头外形尺寸

型号
理论排量
L/100r
A
B
C
D
E
F
G
H
I
J
K
L
N
P
Q
S
Z
ZNYP3.6
3.6
80
31
89
154
398
140
172
100
220
40
84
110
43
19
127
4-φ18
13
NYP24
24
120
30
94
196
518
200
240
160
320
50
125
165
57
30
180
4-φ18
18
NYP80
80
170
27.5
138.5
183.5
592
220
255
180
390
80
160
200
75
42
225
8-φ18
15
NYP111
(原NYP30A)
111
170
25
142
188
616
220
255
180
390
80
160
200
58
40
225
8-φ18
15
NYP111
(原NYP30A)
111
340
30
3
198
688
220
280
220
430
80
160
200
75
42
420
8-φ18
20
NYP320
320
340
35
120.5
268
849
330
400
260
520
125
210
250
120
65
410
8-φ18
22
NYP727
(原NYP50A)
727
410
40
170
260
1060
370
450
360
680
150
240
285
120
80
530
8-φ18
22

※　整机外形与安装尺寸

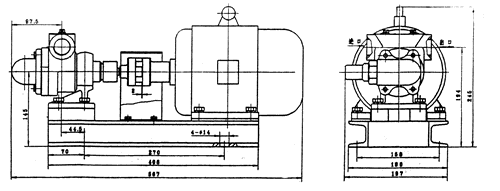

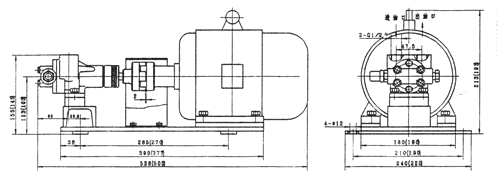

（1）与电机直联配焊接底座
NYP0.78配Y90S（Y8021）电机

　　　NYP2.3配Y90S电机

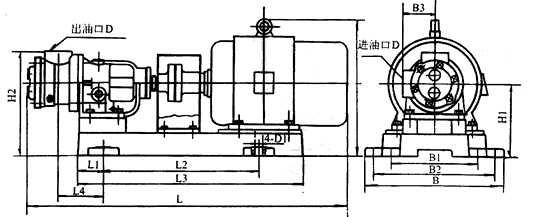

　配铸铁底座

型号
 L
 L1
 L2
 L3
 L4
H
H1
 H2
 B
 B1
 B2
 B3
 D
 4-D1
配套电机
型号
功率
NYP7.0
913
85
399
600
164
365
182
272
385
225
335
90
G11/2"
φ22
Y132S-6
3kw
NYP7.0A
905
72
439
636
1275
390
207
297
396
248
346
90
M48×2
φ22
Y132S-6
3kw

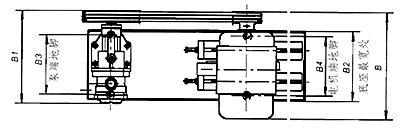

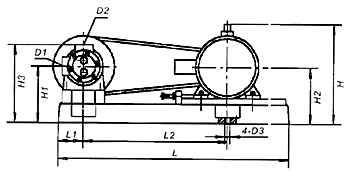

（2）采用皮带轮联接传动（桥式）

型号
 流量m3/h  L L1 L2 H H1 H2 H3 B B1 B2 B3 B4 D1 D2 D3
NYP7.0A 1.5 918 104 605 425 237 242 327 475 414 310 266 266 M48×2 M48×2 φ20
2 918 104 605 425 210 242 300 475 414 310 266 266 M48×2 M48×2 φ20
  NYP52A 8 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
10 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
12 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22

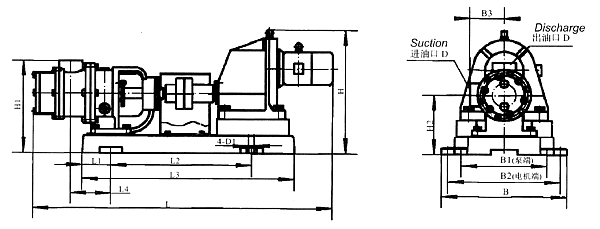

（2）配减速电机


型号
  L  L1  L2  L3  L4  H  H1  H2  B  B1  B2  B3  D  D1   Decelerator
型号
 功率KW
 转速r/min
NYP7.0   1028  91  384  590  115  327  253  163  270  225  225 90  G11/2" φ20  YCJ71  3 583
455
NYP52 1361 67 576 790 130 480 355 225 400 308 340 130 G2" φ22 YCJ112 7.5 228
 1351  67  576  790  130  533  355  225  400  308  340  130  G2"  φ22  YCJ100  7.5 303
357
1436 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 11 475
NYP111 1500 154 558 890 227 585 495 285 525 385 475 210 φ80   φ22   YCJ112   15 305
417
479
NYP727 2423 200 950 1259 330 825 935 615 580 520 520 320 φ150 φ28 YCJ315 37 128
NYP3.6 1050 91 384 590 131 339 265 175 270 225 225 90 φ40 φ20 YCJ71 2.2 587
NYP7.0A  1066  91 384  590  131  339  265  175  270  225  225  90 M48×2 φ22 YCJ71  3 583
455
NYP24 1250 111 540 815 190 490 365 235 476 326 426 130 φ50 φ22 YCJ100 4 226
NYP52 1480 111 540 815 190 543 365 235 476 326 426 130 M60×2 φ22 YCJ112 7.5 228
 1489  111  540  815  190  490  365  235  476  326  426  130 M60×2 φ22 YCJ100  7.5 303
357
1574 111 540 815 190 490 365 235 476 326 426 130 M60×2 φ22 YCJ100 11 475
NYP80 1654 154 558 890 223.5 618 495 285 525 385 475 210 φ80 φ22 YCJ112 15 479
  NYP111A   1750   240   654   1076   173   625   527   317   508  378   458   210 φ80 φ22 YCJ122   15 305
417
479

NYP型内环式高粘度泵性能参数表

型号
通径mm
理论排量
L/100rev
粘度
cSt
转速
r/min
压差(MPa)
连接形式
0.4
0.6
0.8
1.0

轴功率(kw)流量(L/min)
NYP0.78
15
0.78
20
1390
0.17/9.3
0.23/9.0
0.28/8.8
0.32/8.6
 G1/2"
60
1390
0.18/9.5
0.24/9.2
0.28/9.0
0.33/8.9
200
1390
0.31/10.4
0.35/10.2
0.39/10.0
0.43/9.9
600
1390
0.39/10.4
0.44/10.3
0.48/10.3
0.52/10.2
2000
910
0.23/6.8
0.27/6.8
0.30/6.8
0.33/6.7
6000
720
0.24/5.4
0.31/6.1
0.30/6.8
0.40/6.8
NYP2.3
25
2.3
20
1400
0.38/28.4
0.49/27.5
　
　
G1"
60
1400
0.59/29.2
0.65/28.8
　
 　
200
1400
0.61/30.0
0.72/29.6
　
　
600
1400
0.92/31.9
0.96/31.7
　
　
2000
910
0.61/19.9
0.68/19.7
　
　
6000
720
0.77/16.32
0.83/16.2
　
 　
NYP3.6
40
3.6
20
1450
0.69/46.7
0.94/45.9
1.18/45
1.44/43.4
法兰
Flange
60
1450
0.81/47.5
1.09/46.7
1.37/45.9
1.57/44.7
200
1450
1.06/49.7
1.31/49.2
1.56/48.8
1.79/47.3
600
1450
1.45/49.9
1.61/49.6
1.77/49.3
1.93/49
2000
960
1.28/34.3
1.41/33.8
1.54/33.7
1.65/33.6
6000
640
1.08/23.0
1.18/22.9
1.28/22.9
1.37/22.8
20000
583
1.22/20.5
1.24/20.4
1.25/20.4
1.38/20.3
60000
455
0.84/16.3
0.91/16.2
0.98/16.1
1.01/16
NYP7.0
NYP7.0A
(原型号:
NYP3
NYP3A)
40
7.0
20
1450
1.36/98.1
1.8/96
2.0/94.7
2.4/93
螺纹
Thread


60
1450
1.45/99
1.9/97
2.2/96.4
2.6/95
200
1450
1.62/99.8
2.0/98
2.3/97.5
2.7/97
600
960
1.4/62
1.6/65
1.8/44
2.0/64
2000
960
1.8/67
2.0/66
2.3/65
2.6/65
6000
640
1.5/44.5
1.7/44
1.8/44
2.0/44
20000
583
1.6/40.5
1.9/40
2.1/40
2.2/40
60000
455
1.46/31.5
1.8/31
1.9/31
2.0/31
NYP24
 50 24
20
720
1.8/165
2.3/161
2.8/158
3.4/155
 法兰
Flange
60
720
2.0/166
2.6/164
3.1/162
3.7/158
200
610
1.9/143
2.5/141
3.0/139
3.5/136
600
541
2.1/127
2.6/125
3.0/124
3.5/122
2000
475
2.2/112
2.6/111
2.9/110
3.4/109
6000
357
2.0/85
2.3/84
2.6/83
2.9/83
20000
303
1.9/72
2.2/72
2.4/72
2.6/71
60000
228
1.6/54
1.8/54
2.0/54
2.3/54
NYP52
NYP52A
(原型号:
NYP10
NYP10A)
 50 52
20
720
4.3/362
5.8/355
6.9/348
8.1/340
  螺纹
Thread
60
720
4.7/364
6.2/358
7.3/352
7.5/346
200
610
4.6/309
5.9/304
6.9/300
8.0/294
600
541
4.9/275
6.0/271
6.8/268
7.8/264
2000
475
5.0/243
5.9/238
6.6/237
7.6/235
6000
357
4.1/184
4.9/182
5.3/181
6.2/180
20000
303
3.8/157
4.6/156
5.1/155
5.6/155
60000
228
3.1/119
3.7/118
4.0/118
4.5/118
  NYP80
 80
80
20
615
5.2/471
6.9/461
8.5/451
10.0/433
 法兰
Flange
60
615
5.5/474
7.2/465
8.8/457
10.5/448
200
544
5.7/421
7.2/414
8.6/408
10.1/401
600
479
6.0/372
7.3/367
8.5/362
9.8/356
2000
417
6.5/326
7.7/322
8.9/319
10.1/315
6000
305
5.6/239
6.6/237
7.5/326
8.4/233
20000
228
5.5/180
6.4/179
6.9/178
7.7/177
60000
188
5.5/149
6.1/149
6.7/149
7.2/148
NYP111
NYP111A
(原型号:
NYP30
NYP30A)
 80
 111.4
20
615
6.7/660
9.2/647
11.2/634
13.6/622
  法兰
Flange
60
615
6.9/664
9.4/652
11.5/642
13.9/631
200
544
7.1/589
9.3/580
11.0/573
13.2/563
600
479
7.3/521
9.5/514
11.1/508
13.1/502
2000
417
7.7/455
9.7/450
11.0/447
12.7/442
6000
305
6.9/335
8.4/332
9.4/331
10.6/328
20000
228
6.3/251
7.5/250
8.2/249
9.2/248
60000
188
6.2/209
7.1/208
7.6/208
8.5/207
NYP160
 100
160
20
600
8.9/930
12.1/916
15.3/902
17.5/888
法兰
Flange
60
600
9.4/935
12.6/922
15.8/910
19.0/898
200
550
12.3/866
15.3/859
18.3/852
21.3/845
600
480
10.2/754
12.8/747
15.4/740
18.0/737
2000
355
9.1/560
11.1/556
13/552
15.1/548
6000
319
10.0/505
11.7/502
13.5/500
15.2/497
NYP220
125
 220
20
430
8.8/902
11.9/880
15.0/858
18.0/836
法兰
Flange
60
430
9.0/909
12.0/890
15.0/871
18.0/852
200
355
8.5/753
11.1/739
13.7/726
16.3/713
600
320
9.4/682
11.8/671
14.1/660
16.5/649
2000
254
9.1/544
11.0/537
13.0/530
15.1/523
6000
244
10.1/483
11.9/478
13.6/473
15.4/468
20000
160
9.1/347
10.5/345
11.9/343
13.3/341
60000
117
8.4/256
9.4/255
10.4/254
11.4/253
NYP320
 125
 320
20
430
13.0/1306
18.0/1270
22.0/1235
26.0/1200
 法兰
Flange
60
430
13.0/1316
18.5/1285
22.0/1255
26.5/1225
200
355
11.8/1091
15.5/1068
19.1/1046
22.8/1024
600
320
13.2/987
16.5/968
19.7/950
22.9/932
2000
284
14.2/881
17.4/867
20.6/854
23.8/841
6000
222
13.7/693
16.2/684
18.7/675
21.2/666
20000
168
13.2/529
15.3/525
17.3/522
19.4/519
60000
125
12.0/397
13.7/396
15.3/395
16.9/394
NYP650
150
 650
20
315
19.0/1921
26.0/1857
33.0/1794
　
 法兰
Flange
60
315
20.0/1940
26.4/1886
33.2/1832
　
200
284
17.9/1756
24.0/1711
30.4/1666
　
600
253
17.6/1572
22.7/1534
28.9/1500
　
2000
196
15.7/1225
20.6/1201
24.5/1176
　
6000
160
16.0/1008
19.8/993
22.3/978
　
20000
117
13.6/745
16.5/738
19.2/731
　
60000
100
15.0/645
17.2/643
19.5/640
　
NYP727
(原型号:
NYP50)
150
 727
20
315
21.5/2135
29.4/2058
37.3/1980
　
 法兰
Flange
60
315
22.4/2157
29.8/2090
37.3/2026
　
200
280
19.6/1928
26.7/1874
33.5/1820
　
600
245
19.6/1696
25.1/1652
31.2/1611
　
2000
200
18.7/1394
23.3/1363
28.5/1334
　
6000
170
19.2/1195
23.3/1175
27.9/1155
　　
20000
125
17.0/888
20.1/878
23.3/868
　　
60000
100
16.8/720
19.5/717
22.3/713
　
NYP1670
 200
1670
20
250
38.0/3852
52.0/3690
66.0/3529
　
 法兰
Flange
60
250
40.0/3900
54.0/3763
68.0/3626
　
200
225
37.5/3535
50.0/3424
62.5/3313
　
600
195
37.0/3079
48.0/2990
58.6/2900
　
2000
160
35.0/2547
44.0/2485
53.0/2422
　
6000
135
34.6/2177
42.0/2138
50.0/2100
　
20000
112
35.0/1830
41.5/1810
48.0/1790
　
60000
85
36.0/1405
35.7/1400
40.6/1392
　

注：对于粘度更高的介质，所应选用的转速和驱动电机功率，请与我公司联系。





齿轮泵技术
