限矩型液力偶合器YOX

网页位置：首页 >> 液力偶合器>>限矩型液力偶合器YOX

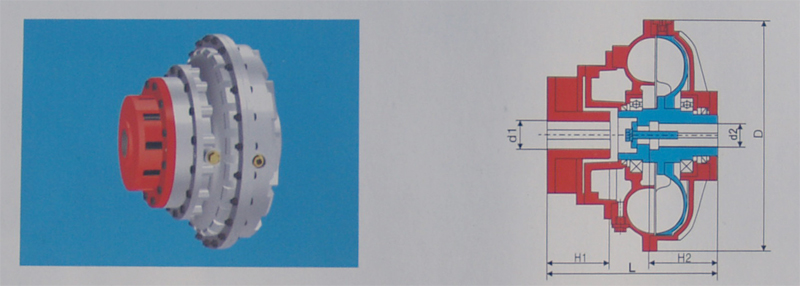

外轮驱动直连式·限矩型液力偶合器

限矩型液力偶合器

型号

Lmin

 D 输入端 输出端 充油量 重量
(不包括油)
(Kg)		 最高转速
(r/min)

过载系数
d1max H1max d2max H2max max min
YOX200 210 Φ254 Φ28 60 Φ30 55 0.8 0.4 10 1500 2～2.5
YOX220 190 Φ272 Φ28 60 Φ30 55 1.28 0.64 12 1500 2～2.5
YOX250 215 Φ300 Φ38 80 Φ35 60 1.8 0.9 15 1500 2～2.5
YOX280 246 Φ345 Φ38 80 Φ40 100 2.8 1.4 18 1500 2～2.5
YOX320 304 Φ388 Φ48 110 Φ45 100 5.2 2.6 28 1500 2～2.5
YOX340 288 Φ390 Φ48 110 Φ45 110 5.8 2.9 25 1500 2～2.5
YOX360 310 Φ420 Φ55 110 Φ55 110 7.1 3.55 49 1500 2～2.5
YOX380 320 Φ450 Φ60 140 Φ60 140 8.4 4.2 58 1500 2～2.5
YOX400 356 Φ480 Φ60 140 Φ60 150 9.3 4.65 65 1500 2～2.5
YOX420 368 Φ495 Φ60 140 Φ60 160 12 6 70 1500 2～2.5
YOX450 397 Φ530 Φ75 140 Φ70 140 13 6.5 70 1500 2～2.5
YOX500 411 Φ590 Φ85 170 Φ85 145 19.2 9.6 105 1500 2～2.5
YOX560
(TVA562)		 459 Φ650 Φ90 170 Φ100 180 27 13.5 140 1500 2～2.5
YOX600 474 Φ695 Φ90 170 Φ100 180 36 18 160 1500 2～2.5
YOX650
(TVA650)		 536 Φ740 Φ125 225 Φ130 200 46 23 219 1500 2～2.5
YOX750
(TVA750)		 603 Φ842 Φ140 250 Φ150 250 68 34 332 1500 2～2.5
YOX875
(TVA866)		 682 Φ978 Φ160 280 Φ160 265 111 55.5 470 1500 2～2.5
YOX1000 722 Φ1125 Φ160 250 Φ160 280 144 72 600 1000 2～2.5
YOX1150 830 Φ1295 Φ180 300 Φ180 300 220 110 910 750 2～2.5
YOX1250 900 Φ1406 Φ200 350 Φ200 350 270 135 1166 750 2～2.5
YOX1320 953 Φ1485 Φ200 350 Φ200 350 328 164 1440 1500 2～2.5
YOXⅡ400 356 Φ480 Φ70 140 Φ70 140 9.3 4.65 65 1500 2～2.5
YOXⅡ450 397 Φ530 Φ75 140 Φ70 140 13 6.5 70 1500 2～2.5
YOXⅡ500 435 Φ590 Φ90 170 Φ90 170 19.2 9.6 105 1500 2～2.5
YOXⅡ560 489/529 Φ650 Φ100 170/210 Φ110 170 30 15 131 1500 2～2.5
YOXⅡ650 556 Φ740 Φ130 210 Φ130 210 46 23 219 1500 2～2.5
YOXⅡ750 618 Φ842 Φ140 250 Φ140 250 68 34 332 1500 2～2.5

注：结构性能特点及选型注意事项：
●外轮驱动，腔内的叶轮作涡轮，与外壳相连的叶轮作泵轮，弹性联轴节在电机一侧，偶合器的重量主要由减速机轴承担。
●有后辅室，属于动压泄液型，瞬时过载保护能力强，反应速度快，过载系数较低，能有效限制起动力矩。
●YOXⅡ系列是TDⅡ型带式输送机专用配套产品。
●当减速机轴比电机轴细很多时，最好不选此型，也可以采取输入、输出倒置的措施，防止减速机断轴。倒置时基本性能有变化，但不影响使用。
●双速或调速电机驱动的偶合器主要按低速级的参数选型。
●TVA系列偶合器系引进德国福依特公司型号，用弹性块连接。YOX系列偶合器用梅花型弹性体连接。
