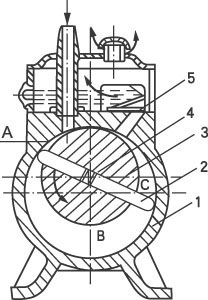

旋片泵工作原理图
1-泵体;2-旋片;3-转子;
4-弹簧;5-排气阀



两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个部分,当转子按图示方向旋转时,与吸气口相通的空间A的容积不断地增大,A空间的压强不断的降低,当A空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进吸气腔A,此时正处于吸气过程。B腔的空间的容积正逐渐减小,压力不断地增大,此时正处于压缩过程。而与排气口相通的空间C的容积进一步地减小,C空间的压强进一步的升高,当气体的压强大于排气压强时,被压缩的气体推开排气阀,被抽的气体不断地穿过油箱内的油层而排至大气中,在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的。

 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息
 详细信息



排气阀浸在油里以防止大气流入泵中,油通过泵体上的间隙、油孔及排气阀进入泵腔,使泵腔内所有运动的表面被油覆盖,形成了吸气腔与排气腔的密封,同时油还充满了一切有害空间,以消除它们对极限真空的影响。

双级旋片式真空泵由两个工作室组成,两室前后串联,同向等速旋转,Ⅰ室是低真空级,Ⅱ室是高真空级,被抽气体由进气口进入Ⅱ室,当进入的气体压力较高时,气体经Ⅱ室压缩,压强急速增大,被压缩的气体不仅从高级排气阀排出,而且经过中壁通道,进入Ⅰ室,在Ⅰ室被压缩,从低级排气阀排出;当进入Ⅱ室的气体压力较低时,虽经Ⅱ室的压缩,也推不开高级排气阀排出,气体全部经中壁通道进入Ⅰ室,经Ⅰ室的继续压缩,由低级排气阀排出,因此双级旋片式真空泵比单级旋片式真空泵的极限真空高。



双级旋片式真空泵工作原理图
1-高级排气阀;2-通道;3-低级排气阀

水环式真空泵工作原理

1.泵和电机的安装:

真空泵和压缩机在安装前,用手转动联轴器,保证泵内没有卡住和其它损坏现象。整套设备运抵安装地点时,如果包装已损坏或受潮,以及泵已经出厂八个月以上时,应在安装前全部拆开检查。如果真空泵或压缩机正常,将泵和电动机安装在泵座上时,应校正电动机轴与泵轴的同心度,因为如果电动机轴与泵轴之间有极小的倾斜也会引起轴承发热和零件的严重磨损。校正方法如下:将直尺平行放在联轴器上,在整个圆周的任何位置直尺应与联轴器圆周完全密合,没有间隙,且联轴器的轴向间隙相等时,则达到了所要求的同心度。

电动机与泵轴,即使有极小的倾斜,也会引起轴承发热和零件过早磨损等严重后果,如果安装正确,用后即能轻松地转动泵轴。在泵的进气口应安装过滤装置,以防异物进入泵腔内。

2.汽水分离器的安装:

汽车分离器根据外形图安装在地基上。

如果必须改变安装位置时,应注意分离器的联接管路不宜过长,转弯不宜过急,否则水和气在管道中的流动损失必将增加,从而增加了泵排气端的压力,这样就降低了气量和真空度,增加了功率消耗。

3.泵与汽水分离器的管路安装:

泵的排气管应与汽水分离器进撖这相连,当作压缩机使用时,汽水分离器的排气管应和使用压缩空气的系统相连接。

抽真空时如不设排气管路,气体则由分离器上的排气口直接排至大气。如需排至室外,则可将分离器的排气口通过管路引到室外。

在泵的进气管路上应安装阀门进行控制,以便在停车时,防止泵内工作液因系统的真空吸力,回流到系统。

当作为压缩机使用时,若排气管路存在压力,那么在汽水分离器的排气管路上也应安装阀门。

4.调节结构:

SK系列真空泵是通过装在进气管在进气管路上的阀门来调整真空度和气量。当作为压缩机使用时,可用安装在排气管路上的阀门调节压气装置的压力。

当被压缩气体因为其使用条件不允许排出时,应在进气管和排气管之间装有导气管,其直径与阀门直径相同,以便在最大限度内调节气量与压力。

离心泵工作原理
离心泵工作原理一文主要介绍了:离心泵的主要部件,离心泵工作原理,先解释一下为什么会叫离心泵呢???因为它是依靠离心力的作用工作的泵.

离心泵工作原理

离心泵叶轮安装在泵壳内,并紧固在泵轴上,泵轴由电机直接带动。泵壳中央有一液体吸入4与吸入管5连接。液体经底阀6和吸入管进入泵内。泵壳上的液体排出口8与排出管9连接。在泵启动前,泵壳内灌满被输送的液体;离心泵启动后,启动后,泵的叶轮由轴带动高速转动,叶片间的液体也必须随着转动。泵在离心力的作用下,液体从叶轮中心被抛向外缘并获得能量,以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中,液体由于流道的逐渐扩大而减速,又将部分动能转变为静压能,最后以较高的压力流入排出管道,送至需要场所。离心泵中的液体由叶轮中心流向外缘时,在叶轮中心形成了一定的真空,由于贮槽液面上方的压力大于泵入口处的压力,液体便被连续压入叶轮中。

离心泵主要部件

离心泵主要部件有叶轮、泵壳和轴封装置。

1叶轮

离心泵部件的叶轮的作用是将原动机的机械能直接传给液体,以增加液体的静压能和动能(主要增加静压能)。叶轮一般有6~12片后弯叶片。叶轮有开式、半闭式和闭式三种。开式叶轮在叶片两侧无盖板,制造简单、清洗方便,适用于输送含有较大量悬浮物的物料,效率较低,输送的液体压力不高;半闭式叶轮在吸入口一侧无盖板,而在另一侧有盖板,适用于输送易沉淀或含有颗粒的物料,效率也较低;闭式叶轮在叶轮在叶片两侧有前后盖板,效率高,适用于输送不含杂质的清洁液体。一般的离心泵叶轮多为此类。叶轮有单吸和双吸两种吸液方式。

2泵壳

离心泵泵壳作用是将叶轮封闭在一定的空间,以便由叶轮的作用吸入和压出液体。泵壳多做成蜗壳形,故又称蜗壳。由于流道截面积逐渐扩大,故从叶轮四周甩出的高速液体逐渐降低流速,使部分动能有效地转换为静压能。泵壳不仅汇集由叶轮甩出的液体,同时又是一个能量转换装置。

3轴封装置

离心泵轴封装置作用是防止泵壳内液体沿轴漏出或外界空气漏入泵壳内。常用轴封装置有填料密封和机械密封两种。填料一般用浸油或涂有石墨的石棉绳。机械密封主要的是靠装在轴上的动环与固定在泵壳上的静环之间端面作相对运动而达到密封的目的。离心泵气缚现象。

当离心泵的泵壳内存有空气,因空气的密度比液体的密度小得多而产生较小的离心力。从而,贮槽液面上方与泵吸入口处之压力差不足以将贮槽内液体压入泵内,即离心泵无自吸能力,使离心泵不能输送液体,此种现象称为“气缚现象”。

离心泵气缚现象解决办法:为了使泵内充满液体,通常在吸入管底部安装一带滤网的底阀,该底阀为止逆阀,滤网的作用是防止固体物质进入泵内损坏叶轮或防碍泵的正常操作。

大型机器设备调整两轴对中较困难,应选择使用耐久和更换易损件方便的联轴器。金属弹性元性挠性联轴器一般比非金属弹性元件挠性联轴器的使用寿命长。需密封润滑和使用不耐久的联轴器,必然增加维护工作量。对于长期连续运转和经济效益较高的场合,例如我国冶金企业的轧机传动系统高速端,目前普遍采用的是齿式联轴器,齿式联轴器虽然理论上传递转矩大,但必须在润滑和密封良好的条件下才能耐久工作。且需经常检查密封状况,注润滑油或润滑脂,维护工作量大,增加了辅助工时,减少了有效工作时间,影响生产效益。国际上工业发达国家,已普通选用使用寿命长、不用润滑和维护的膜片联轴顺取代鼓形齿式联轴器,不仅提高了经济效益,还可净化工作环境。在轧机传动系统选用我国研制的弹性活销联轴器和扇形块弹性联轴器,不仅具有膜片联轴器的优点,而且缓冲减振效果好,价格更便宜。
