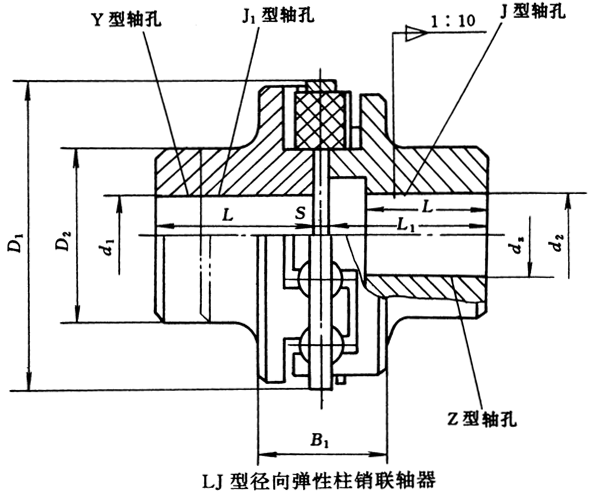

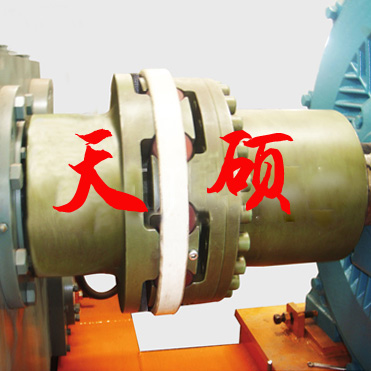

径向弹性柱销联轴器,J型径向爪式弹性联轴器

型号	公称转矩Tn/ N·m	许用转速[n]/ r·min-1	轴孔直径 d1、d2、d3	轴孔长度				D1	D2	S	B1	转动惯量I/ kg·m2	质量 m/kg
				Y型	J1型	J、Z型
				L		L1	L
LJ1	1250	5000	25、28	62	44	62	44	158	75	4	84	0.026	11.9
			30、32、35、38	82	60	82	60
			40、42、(45)、(48)	112	84	112	84
LJ2	2000	4400	30、32、35、38	82	60	82	60	178	85	4	88	0.051	19.3
			40、42、45、48、(50)、(55)、(56)	112	84	112	84
LJ3	3150	4000	30、32、35、38	82	60	82	60	200	100		96	0.091	23.5
			40、42、45、48、50、55、56	112	84	112	84
			60、63、65	142	107	—	—
LJ4	4500	3500	30、32、35、38	82	60	82	60	224	120		100	0.166	31.4
			40、42、45、48、50、55、56	112	84	112	84
			60、63、65、70、71、75	142	107	142	107
LJ5	6300	3000	40、42、45、48、50、55、56	112	84	112	84	260	140	8	114	0.34	52.3
			60、63、65、70、71、75	142	107	142	107
			80、85、(90)、(95)	172	132	172	132
LJ6	12500	2600	50、55、56	112	84	112	84	320	170		118	0.8	79
			60、63、65、70、71、75	142	107	142	107
			80、85、90、95	172	132	172	132
			100、110	212	167	212	167
LJ7	20000	2500	60、63、65、70、71、75	142	107	142	107	380	190		136	1.9	125
			80、85、90、95	172	132	172	132
			100、110、(120)	212	167	212	167
LJ8	31500	2300	70、71、75	142	107	142	107	420	220		142	3.1	171
			80、85、90、95	172	132	172	132
			100、110、120、125	212	167	212	167
			130、140	252	202	252	202
LJ9	45000	2100	80、85、90、95	172	132	172	132	470	250		148	5.4	237
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160	302	242	302	242
LJ10	63000	1900	90、95	172	132	172	132	530	230		168	9.4	328
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160、170、(180)	302	242	302	242
LJ11	80000	1800	90、95	172	132	172	132	580	230		168	12.9	380
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
LJ12	100000	1700	110、120、125	212	167	212	167	630	310		172	18.9	480
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
			190、200	352	282	352	282
LJ13	125000	1600	110、120、125	212	167	212	167	680	340		198	28	566
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
LJ14	160000	1500	130、140、150	252	202	252	202	740	370		202	42	777
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
			240	410	330	—	—
LJ15	250000	1400	150	252	202	252	202	840	400		206	70	1030
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
			240、250、260	410	330	—	—
LJ16	355000	1200	160、170、180	302	242	302	242	940	400		212	110	1240
			190、200、220	352	282	352	282
			240、250、260	410	330	—	—

注：1.带（）孔径不适用于J、Z型轴孔。

2.表中转动惯量和质量是按联轴器最大实体计算的近似值。
