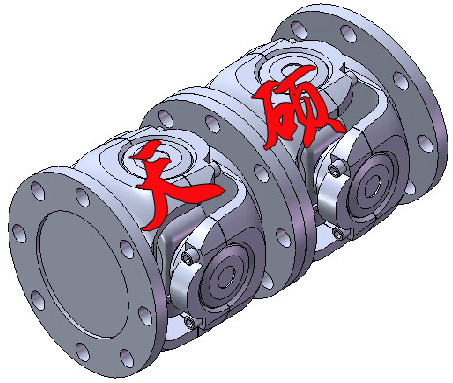

SWP型剖分轴承座十字轴式万向联轴器
为便于更换轴承，SWP型十字轴式万向联轴器将轴承座设计为剖分式，由螺栓固定，适用于轧制机械、起重运输机械以及其他重型机械，联接两个不同轴线的传动轴系，回转直径160-640mm；公称转矩16-1250KN.m，轴线折角A-F型不大于10度，G 型不大于5度。
SWP型剖分轴承座十字轴式万向联联轴器
SWC型、SWP型十字轴式万向联轴器
SWP型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。SWP型十字轴式万向联轴器的主要特点为：
1.万向联轴器具有较大的角度补偿能力。，轴线折角，SWC型轴线折角可达15度~25度，SWP型可达10度左右。
2.结构紧凑合理。SWC型采用整体式叉头，使运载更具可靠性。
3.万向联轴器承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。
4.传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。
5.万向联轴器运载平稳，噪声低，装拆维护方便。

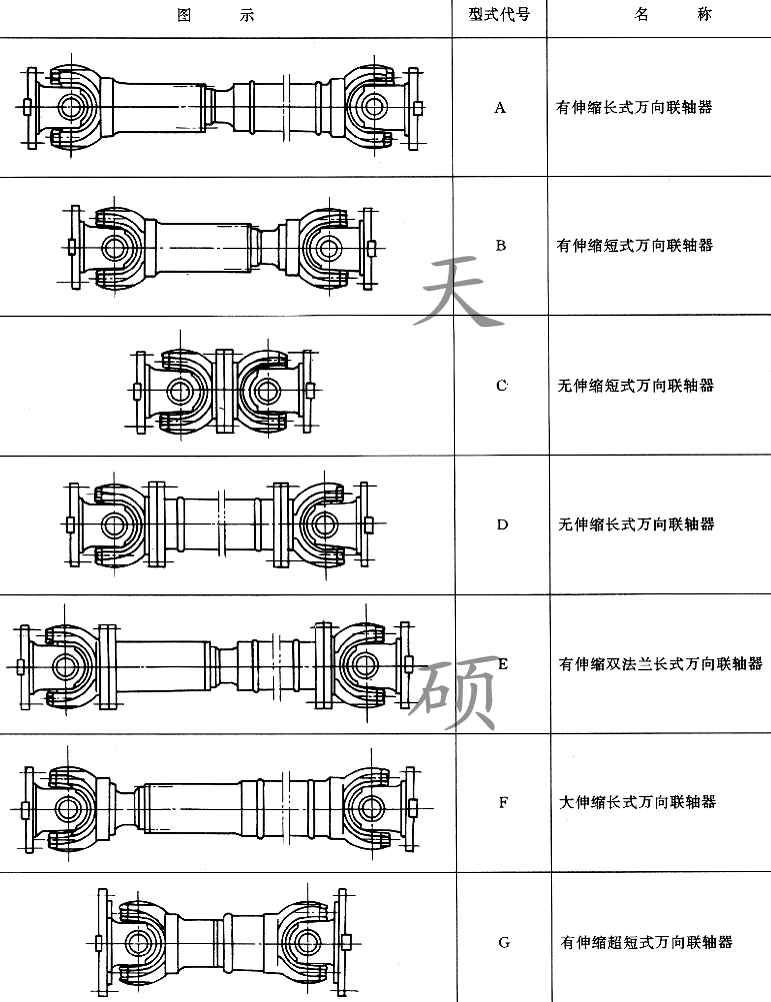

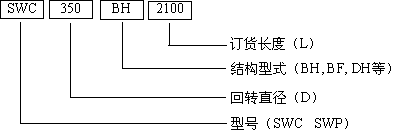

标记示例:
万向连轴器的选用
该万向联轴器由两个万向节和一根中间轴所构成。为使主、从动轴的角度速度相等。即ω1=ω2,必须满足下列三个条件：
① 中间轴与主、从动轴间的节点倾角相等，β1=β2。
② 中间轴两端的叉头位于同一平面内。
③ 主、从动轴与中间轴的中心线位于同一平面内。
万向连轴器的安装型式按其轴线相互位置，一般为Z型（两轴平行）W型（两轴相交）。
万向连轴器应根据载荷特性，计算转矩。轴承寿命及工作转速选用。
计算转矩由下列各式确定：
Tc=KT
T=9550 PW/n
T=7020 PW/n
式中
T理论转矩，N.m； T转矩，N.m；
Pw驱动功率，kW； Pn驱动功率，马力；
n工作转速，r/min； K工作情况系数，见下表。 |
负荷性质 |
设备名称 |
K |
|
负荷性质 |
设备名称 |
K |
轻冲击负荷 |
发电机
离心泵
通风机
木工机床
皮带运输机
造纸机 |
1.1-1.3 |
|
重冲击负荷 |
压缩机（多缸）
活塞泵（多柱塞）
搅拌机
压力机
矫直机
起重机主传动
琢磨机 |
2-3 |
中冲击负荷 |
压缩机（多缸）
活塞泵（多柱塞）
小型轧钢机
运输机械主传动
|
1.3-1.8 |
|
特重冲击负荷 |
起重机辅助传动
破碎机
可逆工作锟道
卷取机
破麟机
初轧机 |
3-5 |
重冲击负荷 |
船舶驱动
运输锟道
连续管轧机
连续工作锟道
中型钢轧机 |
2-3 |
|
特重冲击负荷 |
机架锟道
厚板剪切机 |
6-15 |
|
联轴器(coupling)结构型式
万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼式，在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。 万向联轴器
用途
用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
分类
万向联轴器的选用计算
万向联轴器的计算转矩： Tc=TKnKhK Ka≤Tn(N·m) 交变载荷时： Tc≤Tf (N·m) 式中 Tn——万向联轴器的公称转矩，N·m，（它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值）； Tf——万向联轴器的疲劳转矩，N·m T——万向联轴器的理论转矩，N·m ;其中T=9550Pw/ N (N·m) Pw——驱动功率，kw N——万向联轴器转速，r/min Kn——万向联轴器的转速修正系数， 万向联轴器
Kh——万向联轴器的轴承寿命修正系数 K ——万向联轴器的两轴线折角修正系数 Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。 对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。 式中 ——万向联轴器的轴线折角，(°)；n——万向联轴器的转速，r/min.
万向联轴器的偏差知识
万向联轴器由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合. 万向联轴器常见类型有:通用型,高转速型,微型,可伸缩,大扭矩万向联轴器等诸多类型.WS.WSD小型十字轴万向联轴器 适用于联接两轴轴线夹角β≤45°的传动轴系;传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器. 万向联轴器适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向联轴器,WS型为双十字万向联轴器每节最大轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.
|
