TARS系列膜盘联轴器
★短轴距膜盘联轴器的一般形式，重量轻，结构简单，拆装方便，可适应较短轴距的安装要求；
★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选；
★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。
★设有调整垫片，方便现场安装和调节距离。

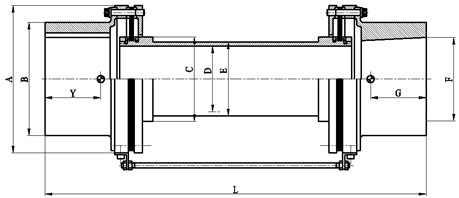

主要尺寸和性能技术数据表
型号 |
公称扭矩
(kNm) |
峰值扭矩
(kNm) |
最大许用转速 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
L
标准值(mm) |
TARS150 |
6.5 |
9.6 |
32000 |
150 |
115 |
83 |
63 |
71 |
82 |
580 |
TARS180 |
10.5 |
15.8 |
25000 |
180 |
140 |
98 |
72 |
84 |
92.5 |
610 |
TARS230 |
19.6 |
30.5 |
20000 |
230 |
185 |
126 |
93 |
107 |
127 |
670 |
TARS280 |
37.5 |
56 |
18000 |
280 |
215 |
148 |
111 |
129 |
152 |
700 |
TARS330 |
72.3 |
108.4 |
15000 |
330 |
270 |
178 |
134 |
155 |
190 |
765 |
TARS380 |
101.7 |
152.5 |
12000 |
380 |
307 |
198 |
176 |
245 |
215 |
765 |
TARS430 |
158.2 |
238.3 |
10000 |
430 |
355 |
240 |
214 |
285 |
254 |
825 |
TARS560 |
452 |
1016 |
6000 |
560 |
480 |
340 |
293 |
340 |
343 |
1000 |
型号 |
拧紧力矩(Nm) |
总质量
(Kg) |
扭转刚度KT |
转动惯量
(Kgm^2) |
中间节每米长 |
角向不对中 |
轴向不对中 |
质量
(Kg) |
扭转刚度
ΔKT(Nm
/radxE+06) |
转动惯量
(Kgm^2) |
最大
θmax
(deg) |
角向刚度Kθ
(Nm/radxE+03) |
最大(mm) |
轴向力
（N） |
TARS150 |
15 |
13.12 |
0.15 |
0.019 |
5.3 |
76.9 |
0.0115 |
0.25o |
0.71 |
1.35 |
490.1 |
TARS180 |
30 |
19.2 |
0.32 |
0.047 |
7.2 |
181.67 |
0.023 |
0.25o |
1.73 |
2 |
825.2 |
TARS230 |
45 |
37.89 |
0.85 |
0.182 |
12.8 |
472 |
0.046 |
0.25o |
3.72 |
2.5 |
1423.9 |
TARS280 |
120 |
65.32 |
1.67 |
0.413 |
18.5 |
1001.7 |
0.092 |
0.25o |
8.99 |
3 |
2557.9 |
TARS330 |
120 |
105.2 |
3.43 |
1.09 |
30.2 |
2008.2 |
0.196 |
0.25o |
14.17 |
3.5 |
3456.7 |
TARS380 |
160 |
135.3 |
5.09 |
1.92 |
39.5 |
3383.4 |
0.323 |
0.25o |
18.22 |
3.5 |
4016.5 |
TARS430 |
160 |
210.5 |
8.92 |
3.11 |
55.35 |
6970.3 |
0.68 |
0.25o |
30.19 |
3.5 |
6993.2 |
TARS560 |
220 |
675 |
34.8 |
22.52 |
143.2 |
32100.7 |
3.09 |
0.25o |
71.2 |
3.5 |
11844.6 |
◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；
◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；
◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
|
