紧定套 JB/T7919.1-1999
紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。

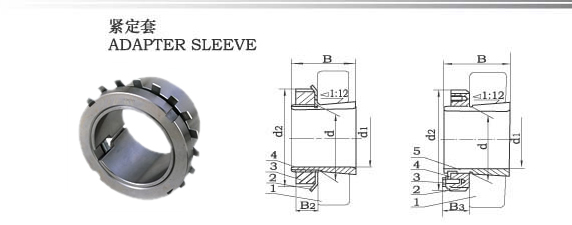

紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。 |
|
H30 系列紧定套基本尺寸和参数 |
型号 |
基本尺寸（mm） |
配套轴承型号 |
重量(kg) |
| d |
d1 |
B1 |
d2 |
调心球轴承 |
H3024 |
120 |
110 |
72 |
145 |
3153124 |
1.93 |
| H3026 |
130 |
115 |
80 |
155 |
3153126 |
2.85 |
| H3028 |
140 |
125 |
82 |
165 |
3153128 |
3.16 |
| H3030 |
150 |
135 |
87 |
180 |
3153130 |
3.89 |
| H3032 |
160 |
140 |
93 |
190 |
3153132 |
5.21 |
| H3034 |
170 |
150 |
101 |
200 |
3153134 |
5.99 |
| H3036 |
180 |
160 |
109 |
210 |
3153136 |
6.83 |
| H3038 |
190 |
170 |
112 |
220 |
3153138 |
7.45 |
| H3040 |
200 |
180 |
120 |
240 |
3153140 |
9.19 |
| H3044 |
220 |
200 |
126 |
260 |
3153144 |
10.3 |
| H3048 |
240 |
220 |
133 |
290 |
3153148 |
13.2 |
| H3052 |
260 |
240 |
145 |
310 |
3153152 |
15.3 |
| H3056 |
280 |
260 |
152 |
330 |
3153156 |
17.7 |
| H3060 |
300 |
280 |
168 |
360 |
3153160 |
22.8 |
| H3064 |
320 |
300 |
171 |
380 |
3153164 |
24.6 |
| H3068 |
340 |
320 |
187 |
400 |
3153168 |
28.7 |
| H3072 |
360 |
340 |
188 |
420 |
3153172 |
30.5 |
| H3076 |
380 |
360 |
193 |
450 |
3153176 |
35.5 |
| H3080 |
400 |
380 |
210 |
470 |
3153180 |
41.5 |
| H3084 |
420 |
400 |
212 |
490 |
3153184 |
43.6 |
| H3088 |
440 |
410 |
228 |
520 |
3153188 |
65.5 |
| H3092 |
460 |
430 |
234 |
540 |
3153192 |
69.4 |
| H3096 |
480 |
450 |
237 |
560 |
3153196 |
73.5 |
| H30/500 |
500 |
470 |
247 |
580 |
31531/500 |
82.0 |
|
H31 系列紧定套基本尺寸和参数 |
| 型号 |
基本尺寸（mm） |
配套轴承型号 |
重量(kg) |
| d |
d1 |
B1 |
d2 |
调心滚子轴承 |
| H3120 |
100 |
90 |
76 |
130 |
3153720 |
153520 |
1.70 |
| H3122 |
110 |
100 |
81 |
145 |
3153722 |
153522 |
2.25 |
| H3124 |
120 |
110 |
88 |
155 |
3153724 |
153524 |
2.64 |
| H3126 |
130 |
115 |
92 |
165 |
3153726 |
153526 |
3.66 |
| H3128 |
140 |
125 |
97 |
180 |
3153728 |
153528 |
4.34 |
| H3130 |
150 |
135 |
111 |
195 |
3153730 |
153530 |
5.52 |
| H3132 |
160 |
140 |
119 |
210 |
3153732 |
153532 |
7.67 |
| H3134 |
170 |
150 |
122 |
220 |
3153734 |
153534 |
8.38 |
| H3136 |
180 |
160 |
131 |
230 |
3153736 |
153536 |
9.50 |
| H3138 |
190 |
170 |
141 |
240 |
3153738 |
153538 |
10.8 |
| H3140 |
200 |
180 |
150 |
250 |
3153740 |
153540 |
12.1 |
| H3144 |
220 |
200 |
161 |
280 |
3153744 |
153544 |
14.7 |
| H3148 |
240 |
220 |
172 |
300 |
3153748 |
153548 |
17.3 |
| H3152 |
260 |
240 |
190 |
330 |
3153752 |
153552 |
22.0 |
| H3156 |
280 |
260 |
195 |
350 |
3153756 |
153556 |
24.5 |
| H3160 |
300 |
280 |
208 |
380 |
3153760 |
153560 |
330.2 |
| H3164 |
320 |
300 |
226 |
400 |
3153764 |
|
34.9 |
| H3168 |
340 |
320 |
254 |
440 |
3153768 |
|
49.5 |
| H3172 |
360 |
340 |
259 |
460 |
3153772 |
|
54.5 |
| H3176 |
380 |
360 |
264 |
490 |
3153776 |
|
61.6 |
| H3180 |
400 |
380 |
272 |
520 |
3153780 |
|
70.8 |
| H3184 |
420 |
400 |
204 |
540 |
3153784 |
|
84.5 |
| H3188 |
440 |
410 |
207 |
560 |
3153788 |
|
108.0 |
| H3192 |
460 |
430 |
326 |
580 |
3153792 |
|
116.0 |
|
|
|
|
