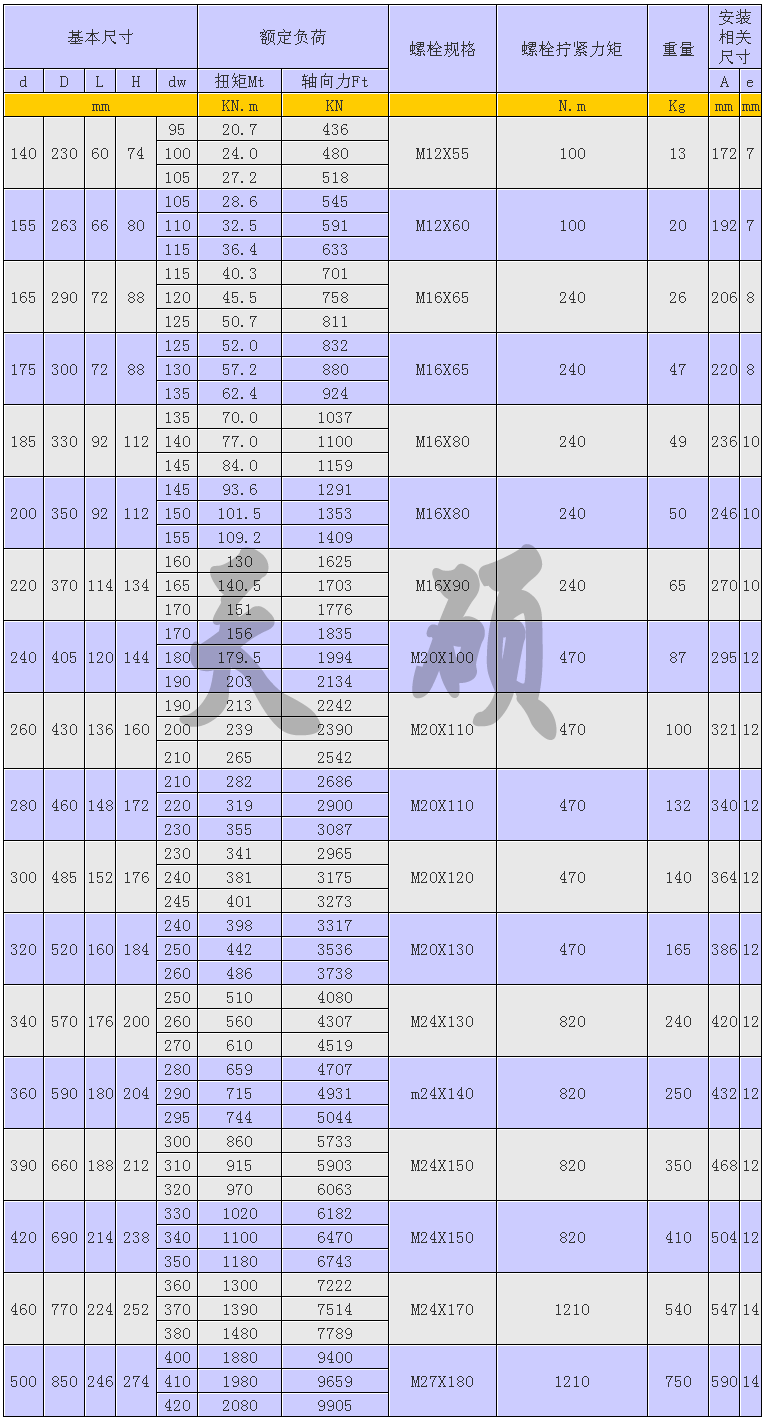

Z7c型锁紧联结盘(按JB/T 7934-1999生产)
胀紧套（又称胀紧联结套，锁紧盘等）是一种无键连接装置，其原理和用途是通过高强度拉力螺栓的作用，在内环与轴之间、外环与轮毂之间产生巨大抱紧力，以实现机件与轴的无键联结。当承受负荷时，靠胀紧套和机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向或二者的复合载荷。胀紧套联接主要有以下优点：对中精度高；安装/调整/拆卸方便；强度高，联结稳定可靠；在超载时可以保护设备不受损坏，尤其适用于传递重型负荷。广泛应用于风力发电、重型机械、轻工机械、食品机械、包装机械、纺织机械、印刷机械、数控机床、自动化设备等领域。
●Z7型胀套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负荷.
●当胀套固定到轴套（毂）的合适位置，按给定的力矩拧紧螺栓，锥形内圈向轴套施加径向力，这种强制摩擦联结可安全地传递大扭矩和负载
●胀套夹紧时，各配合表面压力很大并完全密封，避免了配合面的锈蚀。拆卸时，拧松螺栓，配合面自动放松，轴套及锥形圈自动回复到原始尺寸
●此装置拆装简单，适用于中低速传递扭矩
■标记示例
内径d=140mm，外径D=230mm的Z7B型胀紧联结套：胀套Z7B-140×230 JB/T7934-1999
■Z7型胀套分为三种系列
●Z7A型—轻型系列双锥锁紧盘式
●Z7B型—标准型系列双锥锁紧盘式，优选系列
●Z7C型—重型系列双锥锁紧盘式

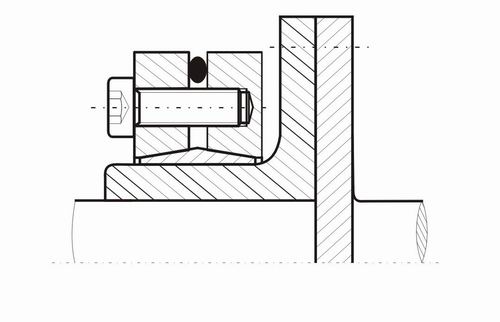

安装参考范例
|
