Z13型胀紧联结套

  特性:Z13型胀紧套内外锥环用内六角螺栓拧紧,结合面较长,且对中性好,适用于旋转精度要求较高和传递较大载荷的场合。胀紧联接套

   标记示例:
   内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180

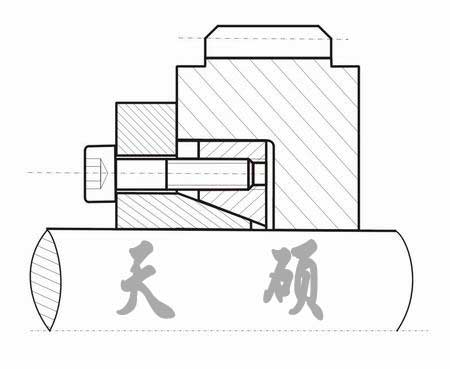

安装参考范例

Z13型胀紧联结套

Z13型胀紧联结套

Z13型胀紧联结套

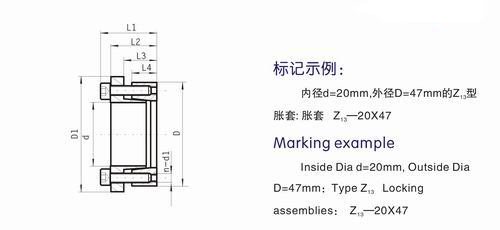

Z13型胀紧联接套的基本尺寸和参数:

A 基本尺寸( mm ) Dimensions

额定负荷

内六角螺钉

胀套与轴结合面上的压力 pt
N/mm2

胀套与轮载结合面上的压力 pt
N/mm2

重量
kg

d

D

L1

L2

L3

L4

D1

转矩Mt
kN

轴向力Ft
kN .m

d1

n

MA
N. m

20
22
24
25
28
30
32
35

47
47
50
50
55
55
60
60

48
48
48
48
48
48
48
48

42
42
42
42
42
42
42
42

29
29
29
29
29
29
29
29

26
26
26
26
26
26
26
26

53
53
56
56
61
61
66
66

0.54
0.6
0.65
0.68
0.76
0.82
1.31
1.44

54
54
54
54
54
54
82
82

M6
M6
M6
M6
M6
M6
M6
M6

7
7
7
7
7
7
11
11

14
14
14
14
14
14
14
14

276
253
230
222
198
186
261
240

117
118
110
111
100
101
139
140

0.51
0.53
0.55
0.65
0.62
0.80
0.70
0.81

38
40

65
65

48
48

42
42

29
29

26
26

71
71

1.56
1.64

82
82

M6
M6

11
11

14
14

220
209

129
129

0.77
1.33

42
45

75
75

59
59

51
51

34.4
34.4

30
30

81
81

2.13
2.28

101
101

M8
M8

6
6

41
41

213
199

119
119

1.24
1.44

48
50
55
60

80
80
85
90

59
59
59
59

51
51
51
51

34.4
34.4
34.4
34.4

30
30
30
30

86
86
91
96

2.43
2.53
4.18
4.56

101
101
152
152

M8
M8
M8
M8

6
6
9
9

41
41
41
41

186
179
244
224

112
112
158
149

1.41
1.35
1.45
1.55

65
70

95
110

59
66

51
56

34.4
45

30
40

102
117

4.94
6.5

152
186

M8
M10

9
7

41
83

206
176

141
112

1.67
2.61

75
80

115
120

66
66

56
56

45
45

40
40

122
127

7
7.4

186
186

M10
M10

7
7

83
83

165
153

107
102

2.75
2.89

85
90

125
130

66
66

56
56

45
45

40
40

132
137

9
9.6

213
213

M10
M10

8
8

83
83

165
157

112
109

3.04
3.18

95
100

135
145

66
77

56
65

45
52

40
46

142
153

12.6
13.3

267
270

M10
M12

10
7

83
145

185
153

130
105

3.33
4.62

110
120

155
165

77
77

65
65

52
52

46
46

163
173

14.7
18.4

270
309

M12
M12

7
8

145
145

140
147

90
107

5.00
5.37

130
140
150

180
190
200

77
87.5
87.5

66
73.5
73.5

52
58.5
58.5

46
51
51

188
199
209

25.1
40.15
47

388
586
639

M12
M14
M14

10
11
12

145
230
230

171
213
217

124
157
163

6.46
7.73
8.21

160
170
180

210
225
235

87.5
87.5
87.5

73.5
73.5
73.5

58.5
58.5
58.5

51
51
51

219
234
244

54.3
63
66

692
746
746

M14
M14
M14

13
14
14

230
230
230

220
226
212

167
171
162

8.64
10.14
10.66

注: 1、表中所列数据为无隔圈“A ”配置时胀套的额定负荷,当有隔圈配置时其额定负荷为表列负荷的62% ;
   2、Z13 型胀套螺钉的机械性能等级为12.9 级。
